1.85mm RF Koaksiyel Konnektör

Tanım:

1,85 mm serisi konektör (1,85 mm RF konektörü olarak da bilinir), öncelikle yüksek frekans, yüksek hassasiyet ve düşük kayıp gerektiren uygulamalarda, özellikle 26,5 GHz veya daha yüksek sinyal iletiminde kullanılan yüksek performanslı bir radyo frekansı (RF) konektörüdür. V Tipi (2,92 mm) veya K Tipi (1,0 mm) gibi diğer yüksek frekanslı konektörlere kıyasla daha küçük boyut ve daha yüksek frekans performansı sağlayan SMA serisi konektörün kompakt bir tasarımıdır.

Parametre:

Ana Teknik Özellikler:
◆ Karakteristik Empedans: 50Ω
◆ Frekans Aralığı: DC～67GHz
◆ Yalıtım Direnci: ≥3000MΩ
◆ Dielektrik Dayanım Gerilimi: 500V(rms)
◆ Gerilim Daimi Dalga Oranı (VSWR): ≤1,30
◆ Çiftleşme Döngüleri: 500 kere

Sor

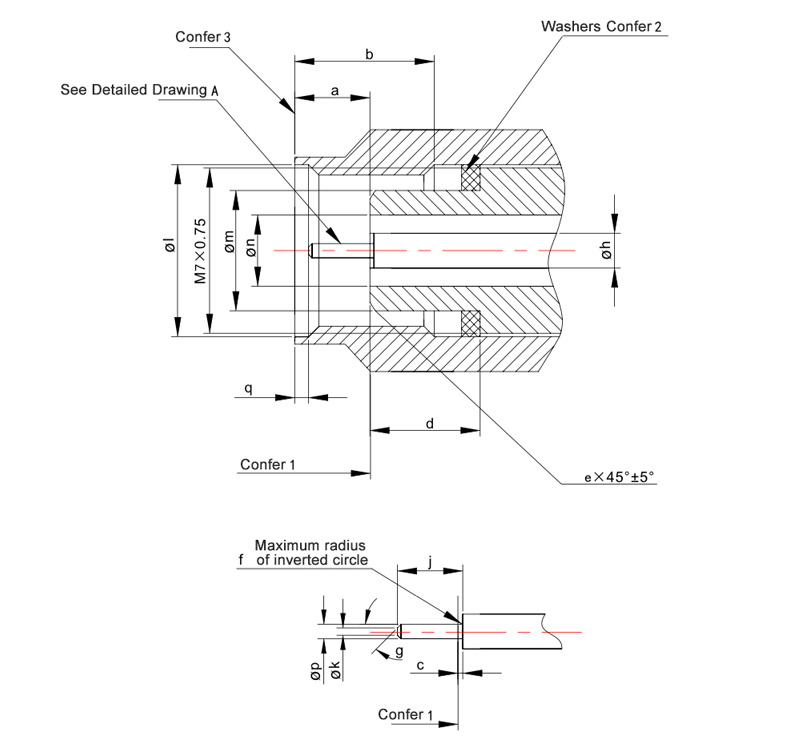

  • 1.85MM Serisi JAk KoNtAkBeNarı Konektör Arayüzü

Boyut mm içiçinDeDe
dk. maksimum dk. maksimum
a 1.850 2.450 0.073 0.096
B 4.370 4.630 0.172 0.182
C 0.000 0.0762 0.000 0.003
d 3.380 3.480 0.133 0.137
e 0.250 0.360 0.010 0.014
F - RO.050 - R0.002
G 28° 32° 28° 32°
H 0.7909 0.8163 0.0311 0.0321
J 1.335 1.445 0.053 0.057
k 0.000 0.250 0.000 0.010
ben 7.010 7.110 0.276 0.280
m 4.725 4.750 0.186 0.187
n 1.8373 1.8627 0.07233 0.0733
P 0.498 0.523 0.0196 0.0206
Q 0.508 0.762 0.020 0.030

Notlar:
1. Mekanik ve elektriksel reFerans yüzeyleri.
2. Sınıf 1 konektörler için Gereken rondelalar.
3. İleriye doğru ofsetli bağlantı somunları.

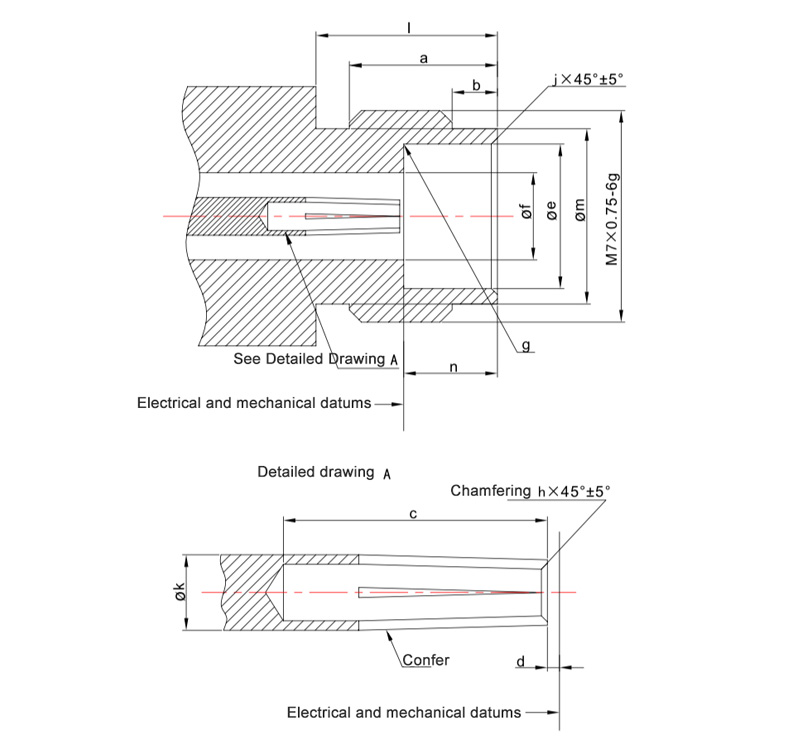

  • 1.85mm Serisi Jak Kontakları Konektör Arayüzü

Boyut mm içiçinDeDe
dk. maksimum dk. maksimum
a 4.800 5.060 0.189 0.199
B 1.370 1.630 0.054 0.064
C 2.650 - 0.104 -
d 0.000 0.0762 0.000 0.003
e 4.770 4.795 0.1878 0.1888
F 1.8373 1.8627 0.07233 0.07333
G - R0.130 - R0.005
H 0.100 0.130 0.004 0.005
J 0.100 0.200 0.004 0.008
k 0.7909 0.8163 0.0311 0.0321
ben 6.000 - 0.236 -
m 5.790 5.890 0.228 0.232
n 3.000 3.100 0.118 0.122

Notlar:
Soket kontak parçasının yapısı keyfidir. Çapı 0,498 mm ila 0,523 mm olan pimlerle birleştirilirken boyutların yansıma katsayısı, birleşme özellikleri ve konnektör dayanıklılığı gereksinimlerini karşılaması gerekir.

1,85 mm SERIES

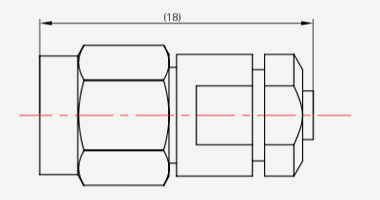

  • 1.85-JB1
    1.85-JB1
    Modeli Kablo tipi
    1.85-JB1 SFT-50-1,670-047

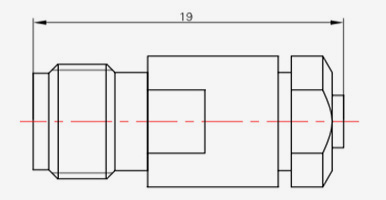

  • 1,85-KB1
    1,85-KB1
    Modeli Kablo tipi
    1,85-KB1 SFT-50-1,670-047
