BNC Konektörü

Tanım:

BNC serisi RF koaksiyel konnektör, ABD askeri standardı MIL-C-39012'ye uygun olarak geliştirilmiş bayonet tipi bir RF koaksiyel konnektördür. Hızlı bağlantı ve güvenilir temas özelliklerine sahiptir ve dünyada en yaygın kullanılan ve kullanılan konnektörlerden biridir. BNC serisi RF koaksiyel konnektörün karakteristik empedansı 50Ω ve 75Ω'a bölünmüştür ve iki farklı empedans konnektörünün boyutları eşleştirilmiştir.

Parametre:

Ana Teknik Özellikler:
◆ Karakteristik Empedans: 50Ω/75Ω
◆ Frekans Aralığı: DC-4GHz(50Ω)/DC-1GHz(75Ω)
◆ Yalıtım Direnci: ≥5000MΩ
◆ Dielektrik Dayanım Gerilimi: 1500V(rms)
◆ Gerilim Daimi Dalga Oranı (VSWR): ≤1,25
◆ Çiftleşme Döngüleri: 500 kere

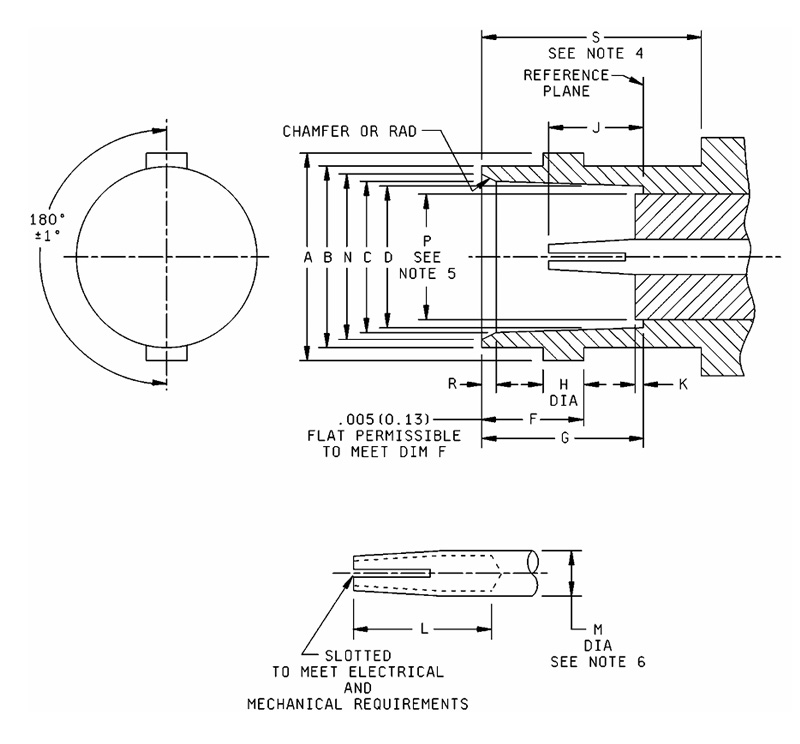

Sor

Loş
Ltr 		Milimetre (İnç)
Asgari Maksimum
A 0,432 (10,97) 0,436 (11,07)
B 0,378 (9,60) 0,382 (9,70)
C 0,327 (8,31) 0,333 (8,46)
D 0,319 (8,10) 0,321 (8,15)
F 0,204 (5,18) 0,208 (5,28)
G 0,327(8,31) 0,335 (8,51)
H 0,075 (1,91) 081(2.06)
'' 0,186(4,72) 0,206 (5,23)
k ------- 0,006(0,15)
L 0,195 (4,95) -------
M 0,081 (2,06) 087 (2.21)
N 0,346(8,79) 0,356 (9,04)
P ------- 0,256 (6,50)
R 0,015 (0,38) 0,030 (0,76)
S 0,414 (10,52) -------

Notlar:
1. Boyutlar inç cinsindendir. Metrik eşdeğerleri parantez içindedir.
2. Metrik eşdeğerler yalnızca genel bilgi amaçlı verilmiştir.
3. Bu arayüz, DSCC çiziminde veya spesifikasyonunda belirtilen ölçü gereksinimlerini karşılayacaktır.
4. karşılık gelen konnektör bağlantı somunu için boşluk.
5. "P" boyutu, K boyutuna göre referans düzlemlerinin ötesine uzanan dielektrik kısmına (varsa) uygulanır.
6. "M" yalnızca "L" uzunluğu için geçerlidir.

Loş
Ltr 		Milimetre (İnç)
Asgari Maksimum
A 385 (9,78) 0,390 (9,91)
B Gösterge testi
D 0,052 (1,32) 0,054 (1,37)
e 0,210 (5,33) 0,230 (5,84)
G 0,091(2,31) 0,097 (2,46)
H 0,463 (11,76) 0,473 (12,01)
H alternatif 0,394 (10,01) 0,400 (10,16)
J 0,124(3,15) -------
k 0,091(2,31) 0,097 (2,46)
L 0,003 (0,08) -------
M 0,018 (0,46) 0,022 (0,56)
N ------- 0,025 (0,64)
P 0,208 (5,28) -------
Q 0,078 (1,98) -------
T 0,045 (1,14) 0,049 (1,24)
sen 0,180(4,57) 0,184 (4,67)

Notlar:
1. Boyutlar inç cinsindendir. Metrik eşdeğerleri parantez içindedir.
2. Metrik eşdeğerler yalnızca genel bilgi amaçlı verilmiştir.
3. Eşleştirilmiş durumda, bağlantı mekanizması yayının uzunlamasına kuvveti, sızdırmazlık contasının uyguladığı basıncı, dış kontakların referans düzleminde uç uca oturmasını sağlamak için gerekli miktarda aşacaktır.
4. Bu arayüz belirtilen ölçü gereksinimlerini karşılayacaktır.

BNC SERIES
  • BNC-JB3
    BNC-JB3
    Modeli Kablo tipi
    BNC-JB3 SFT-50-3、670-141
  • BNC-KB3
    BNC-KB3
    Modeli Kablo tipi
    BNC-KB3 SFT-50-3,670-141

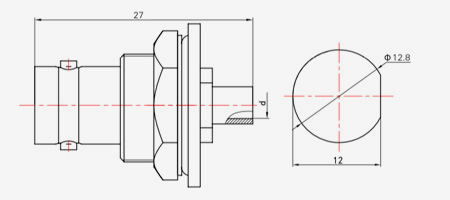

  • BNC-KYB2
    BNC-KYB2
    MoDeli Kablo tipi d
    BNC-KYB2 SFT-50-2,670-086 Φ2,2
    BNC-KYB3 SFT-50-2,670-141 Φ3.6
  • BNC-J3
    BNC-J3
    Modeli Kablo tipi
    BNC-J3 SYV-50-2-1,RG316
    BNC-J4 SYV-50-2-2
    BNC-J5,(K)5 SYV-50-3,SFCJ-50-3-51,RG142
    BNC-J7 SYV-50-5-1,SFCJ-50-5-51
    BNC-J10 SYV-50-7-1,SYV-50-7-2,SFCJ-50-7-51
  • BNC-J3Y
    BNC-J3Y
    Modeli Kablo tipi
    BNC-J3Y SYV-50-2-1
    BNC-J5Y SYV-50-3
  • BNC-J12
    BNC-J12
    Modeli Kablo tipi
    BNC-J12 SYV-75-3
  • BNC-75J13Y
    BNC-75J13Y
    Modeli Kablo tipi
    BNC-75J13Y SYV-75-5
  • BNC-JW3Y
    BNC-JW3Y
    Modeli Kablo tipi
    BNC-JW3Y SYV-50-2-1,RG316
  • BNC-KF3
    BNC-KF3
    Modeli Kablo tipi
    BNC-KF3 SYV-50-2-1,RG316
    BNC-KF4 SYV-50-2-2
    BNC-KF5 SYV-50-3,SFCJ-50-3-51,RG142
  • BNC-KY3
    BNC-KY3
    Modeli Kablo tipi
    BNC-KY3 SYV-50-2-1,RG316
    BNC-KY4 SYV-50-2-2
    BNC-KY5 SYV-50-3,SFCJ-50-3-51,RG142
  • BNC-KF
    BNC-KF
  • BNC-KY
    BNC-KY
