OEM SMP Hermetik Olarak Yalıtılmış Konnektör Supplier

Ningbo Hanson İletişim Teknolojisi Co, Ltd Ev / Ürünler / Hermetik Olarak Yalıtılmış Seri / SMP Hermetik Olarak Yalıtılmış Konnektör

SMP Hermetik Olarak Yalıtılmış Konnektör

Tanım:

SMP-J tipi hermetik RF koaksiyel konnektör, hermetik paketleme özelliğine sahiptir ve tüp kabuğuna veya cihaz paneline paketlenip kaynak yapılabilir. Bu ürünün kabuğu ve iç iletkeni Kovar alaşımlı malzemeden yapılmıştır ve yüzeyi sert altın veya yumuşak altınla kaplanabilir; yalıtım ortamı yüksek sıcaklıkta sinterlenmiş camdan yapılmıştır ve dielektrik sabiti yaklaşık 4'tür. Küçük boyut, hafiflik, hermetik sızdırmazlık, yüksek güvenilirlik vb. avantajlara sahiptir. Çoğunlukla sızdırmazlık gereksinimleri veya ürün hacmi ve ağırlığına ilişkin özel gereksinimlerin olduğu durumlarda kullanılır ve yoğun kurulum için uygundur.

Sor

Temel yapı:
SMP-J tipi hava sızdırmaz RF koaksiyel konnektör genellikle üç parçadan oluşur: dış iletken, cam ortam ve iç iletken ve temel yapı şekilde gösterilmiştir.

Ürünün iç iletkeninin açıkta kalan kısmı yerleştirme veya yüzey kaynağı ile bağlandığında, iç iletkenin uç yüzü küresel kafa olarak üretilebilir; Ürünün iç iletkeninin açıkta kalan kısmı yapıştırma ile bağlandığında, iç iletkenin uç yüzü düz kafa olarak üretilebilmekte veya iç iletkenin açıkta kalan kısmının tarafı frezelenebilmektedir.

Ana teknik parametreler:

Elektriksel Özellikler
Karakteristik empedans 50Ω Frekans Aralığı DC~40GHz
Dielektrik Dayanım Gerilimi 500Vrms Yalıtım direnci 2000M Ω
Gerilim VSWR <1,4 Ekleme Kaybı ≤0,05 √f dB(GHz)
Malzeme ve mekanik, çevresel özellikler
Gövde Lavalanabilir Alaşım / Altın Kaplama Pimler Toryum Fişi Devredilebilir Alaşımlı Altın Kaplama
Yalıtım ortamı Bardak Konektör Dayanıklılığı Tam Kilit ≥100 kez
Sızıntı oranı ≤1,01325×10 ⁹ Pa ·m³/sn Sınırlı Gözaltı ≥500 kez
Çalışma sıcaklığı -65°C~ 165°C Pürüzsüz Delik ≥1000 kez

Arayüz Boyutları:
SMP-J tipi hava yalıtımlı RF koaksiyel konnektörlerin üç arayüz formu vardır: tam eşapman, yarım eşapman ve hafif delik. Model isimlendirilirken F tam eşapman, L yarım eşapman, S ise hafif delik anlamına gelmektedir. Arayüz boyutları, her ikisi de SMP-K tipi fişlerle birleştirilebilen standart arayüz boyutları ve kısa arayüz boyutlarına bölünmüştür.

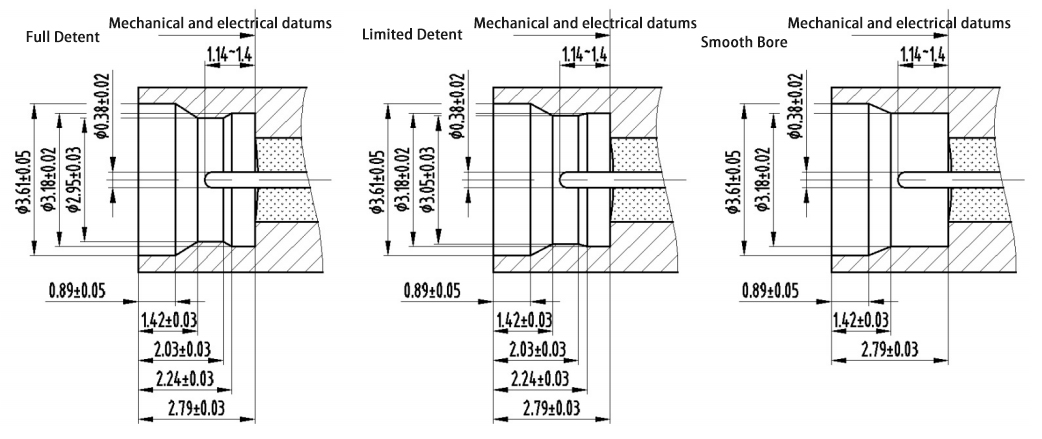

Standart Arayüz Boyutu:

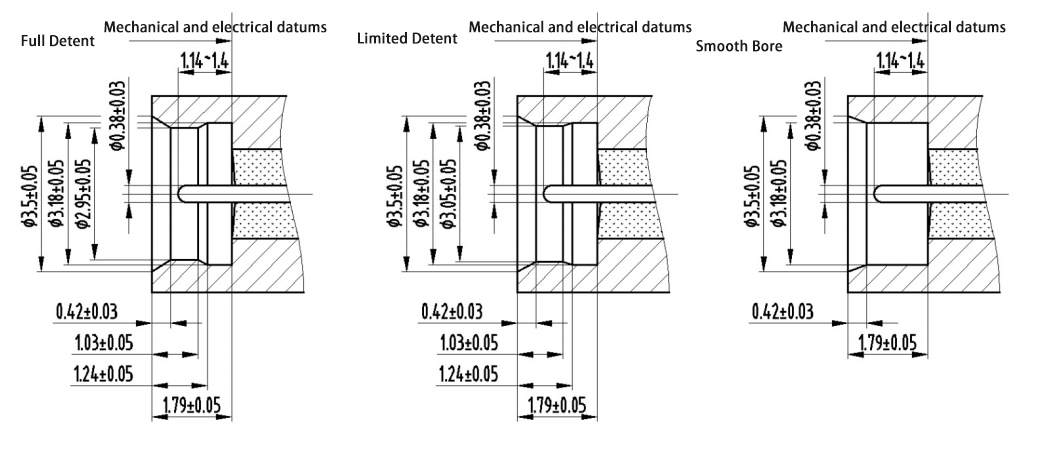

Kısa arayüz boyutu:

SMP SERIES

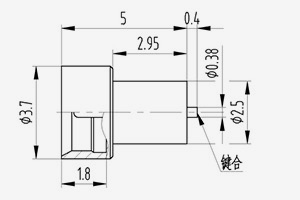

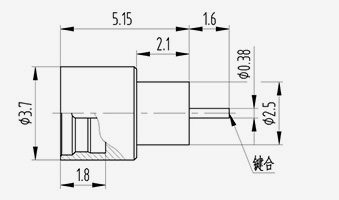

  • SMP(M)-JYD3S
    SMP(M)-JYD3S
    Modeli Notlar
    SMP(M)-JYD3S Pürüzsüz Çap

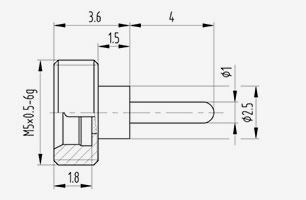

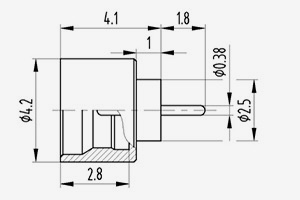

  • SMP(M)-JYD6L
    SMP(M)-JYD6L
    Modeli Notlar
    SMP(M)-JYD6L Sınırlı Denetleme

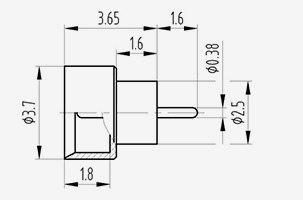

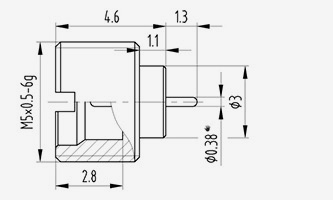

  • SMP(M)-JYD12L
    SMP(M)-JYD12L
    Modeli Notlar
    SMP(M)-JYD12L Tam Kilit

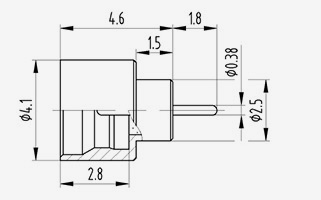

  • SMP(M)-JYD13F
    SMP(M)-JYD13F
    Modeli Notlar
    SMP(M)-JYD13F Tam Kilit

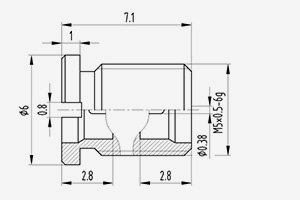

  • SMP(M)-JYD14L
    SMP(M)-JYD14L
    Modeli Notlar
    SMP(M)-JYD14L Sınırlı Denetleme

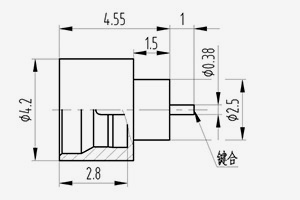

  • SMP(M)-JYD17S
    SMP(M)-JYD17S
    Modeli Notlar
    SMP(M)-JYD17S Pürüzsüz Çap

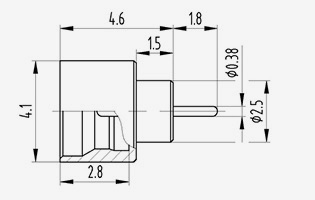

  • SMP(M)-JYD19L
    SMP(M)-JYD19L
    Modeli Notlar
    SMP(M)-JYD19L Sınırlı Denetleme

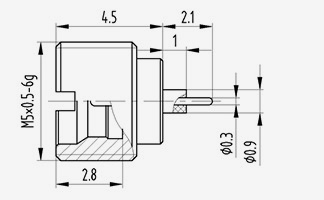

  • SMP(M)-JYD22S
    SMP(M)-JYD22S
    Modeli Notlar
    SMP(M)-JYD22S Sınırlı Denetleme
  • SMP(M)-JYD23S
    SMP(M)-JYD23S
    Modeli Notlar
    SMP(M)-JYD23S Sınırlı Denetleme
  • SMP(M)-JYD24S
    SMP(M)-JYD24S
    Modeli Notlar
    SMP(M)-JYD24S Sınırlı Denetleme
  • SMP(M)-JYD25L
    SMP(M)-JYD25L
    Modeli Notlar
    SMP(M)-JYD25L Sınırlı Denetleme
  • SMP(M)-JYD26L
    SMP(M)-JYD26L
    Modeli Notlar
    SMP(M)-JYD26L Sınırlı Denetleme
  • SMP(M)-JYD27L
    SMP(M)-JYD27L
    Modeli Notlar
    SMP(M)-JYD27L Sınırlı Denetleme
  • SMP(M)-JYD28L
    SMP(M)-JYD28L
    Modeli Notlar
    SMP(M)-JYD28L Sınırlı Denetleme
  • SMP(M)-JYD29L
    SMP(M)-JYD29L
    Modeli Notlar
    SMP(M)-JYD29L Sınırlı Denetleme
  • SMP(M)-JYD30L
    SMP(M)-JYD30L
    Modeli Notlar
    SMP(M)-JYD30L Sınırlı Denetleme
  • SMP(M)-JYD31L
    SMP(M)-JYD31L
    Modeli Notlar
    SMP(M)-JYD31L Sınırlı Denetleme
  • SMP(M)-JYD32F
    SMP(M)-JYD32F
    Modeli Notlar
    SMP(M)-JYD32F Sınırlı Denetleme
  • SMP(M)-JYD33L
    SMP(M)-JYD33L
    Modeli Notlar
    SMP(M)-JYD33L Sınırlı Denetleme
  • SMP(M)-JYD34L
    SMP(M)-JYD34L
    Modeli Notlar
    SMP(M)-JYD34L Sınırlı Denetleme
  • SMP(M)-JYD35L
    SMP(M)-JYD35L
    Modeli Notlar
    SMP(M)-JYD35L Sınırlı Denetleme
  • SMP(M)-JYD37L
    SMP(M)-JYD37L
    Modeli Notlar
    SMP(M)-JYD37L Sınırlı Denetleme
  • SMP(M)-JYD41L
    SMP(M)-JYD41L
    Modeli Notlar
    SMP(M)-JYD41L Sınırlı Denetleme
  • SMP(M)-JYD42S
    SMP(M)-JYD42S
    Modeli Notlar
    SMP(M)-JYD42S Sınırlı Denetleme
  • SMP(M)-JYD43L
    SMP(M)-JYD43L
    Modeli Notlar
    SMP(M)-JYD43L Sınırlı Denetleme
  • SMP(M)-JYD44L
    SMP(M)-JYD44L
    Modeli Notlar
    SMP(M)-JYD44L Sınırlı Denetleme
  • SMP(M)-JYD45L
    SMP(M)-JYD45L
    Modeli Notlar
    SMP(M)-JYD45L Sınırlı Denetleme
  • SMP(M)-JYD46L
    SMP(M)-JYD46L
    Modeli Notlar
    SMP(M)-JYD46L Sınırlı Denetleme
  • SMP(M)-JYD47L
    SMP(M)-JYD47L
    Modeli Notlar
    SMP(M)-JYD47L Sınırlı Denetleme
  • SMP(M)-JYD48L
    SMP(M)-JYD48L
    Modeli Notlar
    SMP(M)-JYD48L Sınırlı Denetleme
  • SMP(M)-JYD49L
    SMP(M)-JYD49L
    Modeli Notlar
    SMP(M)-JYD49L Sınırlı Denetleme
  • SMP(M)-JYD50S
    SMP(M)-JYD50S
    Modeli Notlar
    SMP(M)-JYD50S Pürüzsüz Çap
  • SMP(M)-JYD51L
    SMP(M)-JYD51L
    Modeli Notlar
    SMP(M)-JYD51L Sınırlı Denetleme
  • SMP(M)-JYD52S
    SMP(M)-JYD52S
    Modeli Notlar
    SMP(M)-JYD52S Pürüzsüz Çap
  • SMP(M)-JYD53L
    SMP(M)-JYD53L
    Modeli Notlar
    SMP(M)-JYD53L Sınırlı Denetleme
  • SMP(M)-JYD54S
    SMP(M)-JYD54S
    Modeli Notlar
    SMP(M)-JYD54S Pürüzsüz Çap
  • SMP(M)-JYD55L
    SMP(M)-JYD55L
    Modeli Notlar
    SMP(M)-JYD55L Sınırlı Denetleme
  • SMP(M)-JYD57S
    SMP(M)-JYD57S
    Modeli Notlar
    SMP(M)-JYD57S Pürüzsüz Çap
  • SMP(M)-JYD80L
    SMP(M)-JYD80L
    Modeli Notlar
    SMP(M)-JYD80L Sınırlı Denetleme
  • SMP(M)-JYD81L
    SMP(M)-JYD81L
    Modeli Notlar
    SMP(M)-JYD81L Sınırlı Denetleme
  • SMP(M)-JYD82L
    SMP(M)-JYD82L
    Modeli Notlar
    SMP(M)-JYD82L Sınırlı Denetleme
  • SMP(M)-JYD83F
    SMP(M)-JYD83F
    Modeli Notlar
    SMP(M)-JYD83F Tam Kilit
  • SMP(M)-JYD84S
    SMP(M)-JYD84S
    Modeli Notlar
    SMP(M)-JYD84S Pürüzsüz Çap
  • SMP(M)-JYD85S
    SMP(M)-JYD85S
    Modeli Notlar
    SMP(M)-JYD85S Pürüzsüz Çap
  • SMP(M)-JYD86L
    SMP(M)-JYD86L
    Modeli Notlar
    SMP(M)-JYD86L Sınırlı Denetleme
  • SMP(M)-JYD87S
    SMP(M)-JYD87S
    Modeli Notlar
    SMP(M)-JYD87S Pürüzsüz Çap
  • SMP(M)-JYD88L
    SMP(M)-JYD88L
    Modeli Notlar
    SMP(M)-JYD88L Sınırlı Denetleme
  • SMP(M)-JYD89L
    SMP(M)-JYD89L
    Modeli Notlar
    SMP(M)-JYD89L Sınırlı Denetleme
  • SMP(M)-JYD90L
    SMP(M)-JYD90L
    Modeli Notlar
    SMP(M)-JYD90L Sınırlı Denetleme
  • SMP(M)-JYD91L
    SMP(M)-JYD91L
    Modeli Notlar
    SMP(M)-JYD91L Sınırlı Denetleme
  • SMP(M)-JYD92L
    SMP(M)-JYD92L
    Modeli Notlar
    SMP(M)-JYD92L Sınırlı Denetleme
  • SMP(M)-JYD93S
    SMP(M)-JYD93S
    Modeli Notlar
    SMP(M)-JYD93S Pürüzsüz Çap
  • SMP(M)-JYD94L
    SMP(M)-JYD94L
    Modeli Notlar
    SMP(M)-JYD94L Sınırlı Denetleme
  • SMP(M)-JYD95L
    SMP(M)-JYD95L
    Modeli Notlar
    SMP(M)-JYD95L Sınırlı Denetleme
  • SMP(M)-JYD96L
    SMP(M)-JYD96L
    Modeli Notlar
    SMP(M)-JYD96L Sınırlı Denetleme
  • SMP(M)-JYD97S
    SMP(M)-JYD97S
    Modeli Notlar
    SMP(M)-JYD97S Pürüzsüz Çap
  • SMP(M)-JYJ1S
    SMP(M)-JYJ1S
    Modeli Notlar
    SMP(M)-JYJ1S Pürüzsüz Çap
