SMA Konektörü

Tanım:

SMA RF koaksiyel konnektör, ABD askeri standardı MIL-C-39012'ye göre geliştirilmiş ve üretilmiş, dişli bağlantı mekanizmasına sahip bir RF koaksiyel konnektördür. Küçük boyut, geniş bant genişliği, mükemmel mekanik ve elektriksel performans ve yüksek güvenilirlik gibi avantajlara sahiptir. En yaygın kullanılan RF konektörlerinden biridir. Mikrodalga iletişimi, havacılık, silah sistemleri, mikrodalga ölçüm ekipmanları ve diğer alanlarda yaygın olarak kullanılmaktadır.

Parametre:

Ana Teknik Özellikler:
◆ Karakteristik Empedans: 50Ω
◆ Frekans Aralığı: DC–26,5GHz
◆ Yalıtım Direnci: ≥5000MΩ
◆ Dielektrik Dayanım Gerilimi: 1000V(rms)
◆ Gerilim Daimi Dalga Oranı (VSWR): ≤1,25
◆ Çiftleşme Döngüleri: 500 kere

Sor

ÖNV: Önceki makale yok
SONRAKİ: N tipi RF Koaksiyel Konektör

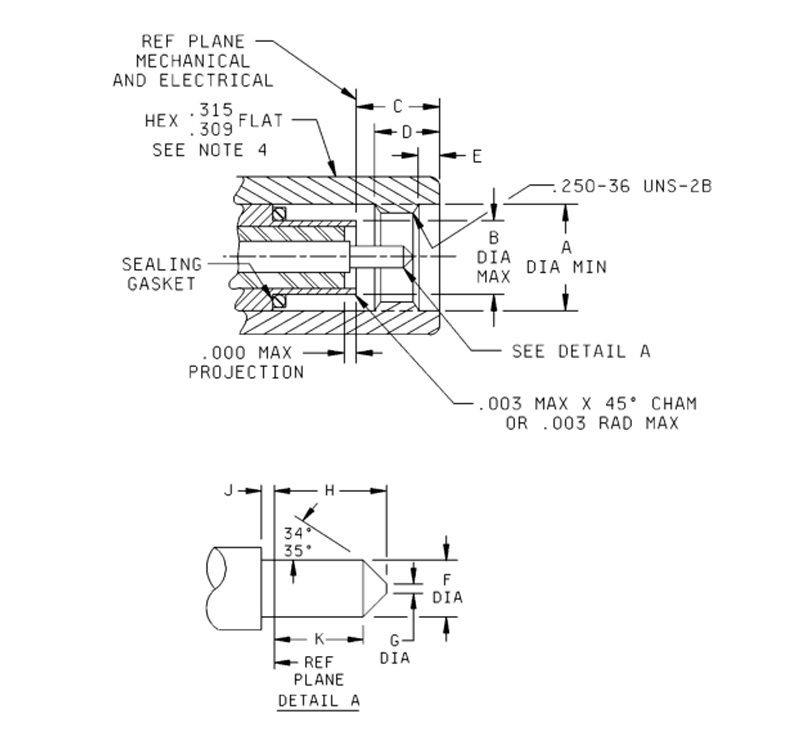

SMA erkek / Fiş konnektör Arayüzü Boyutları

Loş. Ltr.	İnç(mm)
Loş. Ltr.	Min.	Maks.
A	0,255(6,48)	------
B	------	0,1808(4,59)
C	------	0,135(3,43)
D	0,130(3,30)	------
e	0,015(0,38)	0,045(1,14)
F	0,0355(0,90)	0,0370(0,94)
G	------	0,012(0,30)
H	------	0,100(2,54)
J	0,000(0,00)	------
k	0,050(1,27)	------

Notlar:
1. Boyutlar inç cinsindendir.
2. Metrik eşdeğerler yalnızca bilgi amaçlı verilmiştir.
3. Konektör arayüzleri (birleştikten sonra) toz ve nemden uzak tutulmalıdır.
4. Bağlantı somununun tüm uzunluğu boyunca uzayabilir.

SMA Dişi / Jack Konnektör Arayüzü Boyutları

Loş. Ltr.	İnç (mm)
Loş. Ltr.	Min.	Maks.
A	0,208 (5,28)	0,216(5,49)
B	0,1810(4,60)	------
C	0,218(5,54)	------
D	0,170(4,32)	------
e	0,15(0,38)	0,045(1,14)
F	0,049(1,24)	0,051(1,30)
G	0,000(0,00)	0,010(0,25)
H	0,074(1,88)	0,078(1,98)
J	0,043(1,09)	0,047(1,19)
k	0,000(0,00)	0,010(0,25)
M	0,105(2,67)	------
N	0,168 (4,27)	------

Notlar:
1. Boyutlar inç cinsindendir.
2. Metrik eşdeğerler yalnızca bilgi amaçlıdır.
3. Daha önce 0,030 inç (0,76) maksimum temas girintisi kullanan nitelikli parçalar Devlet kullanımı için kabul edilemez. Bakım ve parça değişimi sırasında .030 girintili tasarımın kullanılıp kullanılmadığını belirlemek için dikkatli olunmalıdır.
4. Karşılık gelen konnektör bağlantı somunu için boşluk.
5. Bir bağlantıyla birleştirildiğinde VSWR'yi, çiftleşme özelliklerini ve konnektör dayanıklılığını karşılayacak boyut
.0355/-.0370 inç çaplı pim.

SMA SERIES

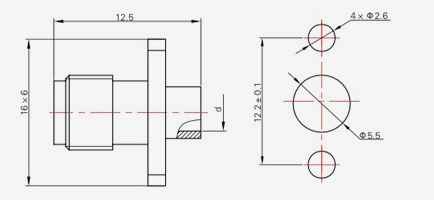

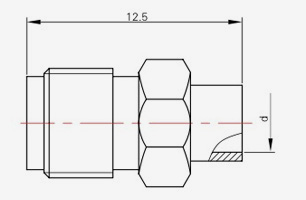

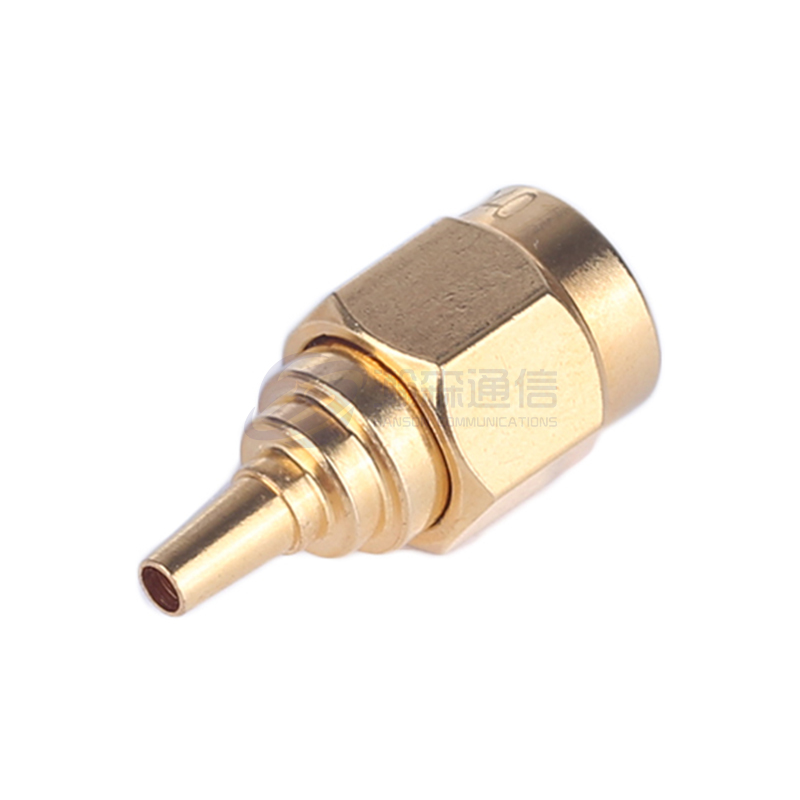

SMA-JB1

MoDeli	Kablo Modeli	d	L
SMA-JB1	SFT-50-1,670-047	Φ1,2	12.5
SMA-JB2	SFT-50-2,670-086	Φ2,2	11.2
SMA-JB3	SFT-50-3,670-141	3,6	12.0

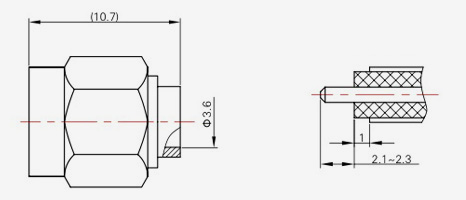

SMA-JB3A

Modeli Kablo Modeli

SMA-JB3A SFT-50-3,670-141
SMA-JB3E

Modeli Kablo Modeli

SMA-JB3E SFT-50-3,670-141

SMA-JWB2

MoDeli	Kablo Modeli	d	L
SMA-JWB2	SFT-50-2,670-086	Φ2,2	15.6
SMA-JWB3	SFT-50-3,670-141	Φ3.6	16

SMA-KB2

MoDeli	Kablo Modeli	d
SMA-KB2	SFT-50-2,670-086	Φ2,2
SMA-KB3	SFT-50-3,670-141	Φ3.6

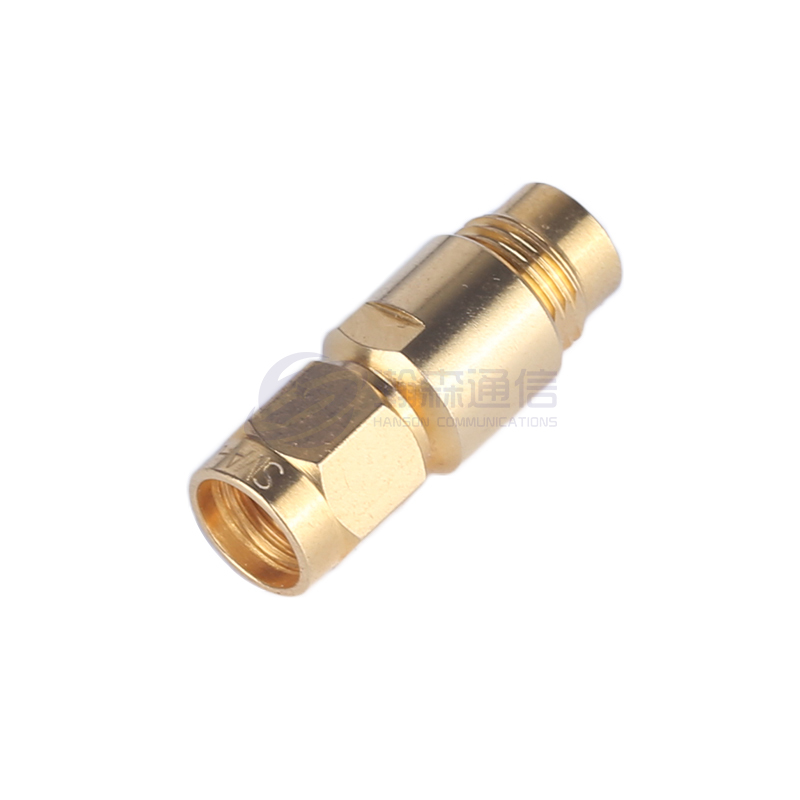

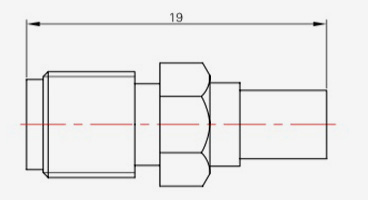

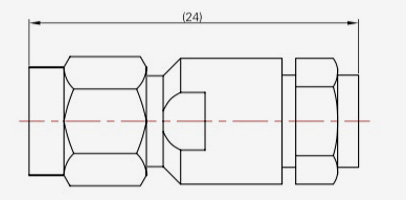

SMA-J5

Modeli Kablo Modeli

SMA-J5 SYV-50-3,RG142,
SFCJ-50-3-51

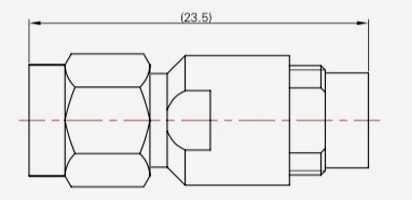

SMA-J5C
SMA-(K)5

Modeli Kablo Modeli

SMA-(K)5 SYV-50-3,RG142,
SFCJ-50-3-51
SMA-J5.3

Modeli Kablo Modeli

SMA-J5.3 32055,205,GNB-415

SMA-JW2

Modeli	Kablo Modeli
SMA-JW2	SYV-50-1
SMA-JW3	SYV-50-2-1,RG316
SMA-JW4	SYV-50-2-2
SMA-JW5	SYV-50-3,RG142,SFCJ-50-3-51

SMA-JW5-1

Modeli Kablo Modeli

SMA-JW5-1 SYV-50-3,RG142,SFCJ-50-3-51

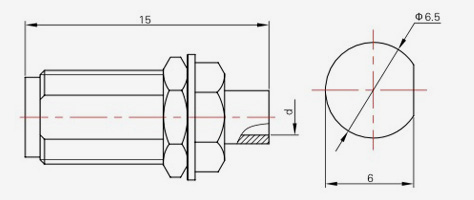

SMA-KFB2

MoDeli	Kablo Modeli	d
SMA-KFB2	SFT-50-2,670-086	Φ2,2
SMA-KFB3	SFT-50-3,670-141	Φ3.6

SMA-KFB2-1

MoDeli	Kablo Modeli	d
SMA-KFB2-1	SFT-50-2,670-086	Φ2,2
SMA-KFB3-1	SFT-50-3,670-141	Φ3.6

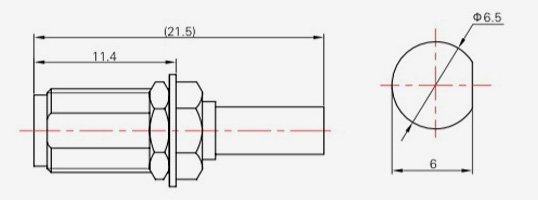

SMA-KYB2

MoDeli	Kablo Modeli	d
SMA-KYB2	SFT-50-2,670-086	Φ2,2
SMA-KYB3A	SFT-50-3,670-141	Φ3.6

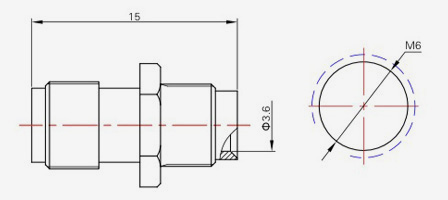

SMA-KYB3

MoDeli Kablo Modeli d

SMA-KYB3 SFT-50-3,670-141 Φ3.6

SMA-J2

Modeli	Kablo Modeli
SMA-J2	SYV-50-1
SMA-J3	SYV-50-2-1,RG316
SMA-J4	SYV-50-2-2

SMA-K2

Modeli Kablo Modeli

SMA-K2 SYV-50-1

SMA-K3 SYV-50-2-1,RG316
SMA-K5

Modeli Kablo Modeli

SMA-K5 SYV-50-3,RG142,SFCJ-50-3-51

SMA-K5C
SMA-(J)5

Modeli Kablo Modeli

SMA-(J)5 SYV-50-3,RG142,SFCJ-50-3-51
SMA-KF2

Modeli Kablo Modeli

SMA-KF2 SYV-50-1

SMA-KF3 SYV-50-2-1,RG316

SMA-KY2

Modeli	Kablo Modeli
SMA-KY2	SYV-50-1
SMA-KY3	SYV-50-2-1,RG316
SMA-KY5	SYV-50-3,RG142,SFCJ-50-3-51

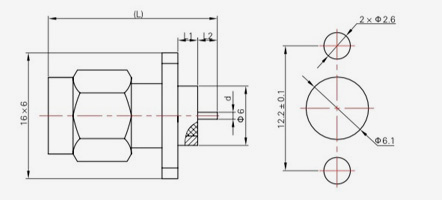

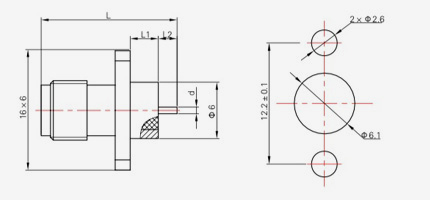

SMA-JFD1

Modeli	L	L1	L2
SMA-JFD1	18	3	2
SMA-JFD30	18	3	1.5
SMA-JFD95	19	4	2

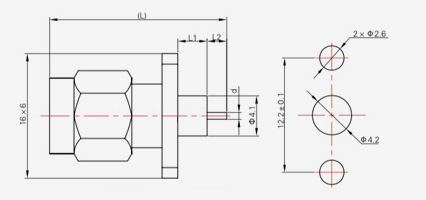

SMA-JFD2

MoDeli	L	L1	L2	d
SMA-JFD2	18	3	2	Φ0,7
SMA-JFD31	18.5	3	2.5	Φ1,0
SMA-JFD59	25	3	9	Φ1,0

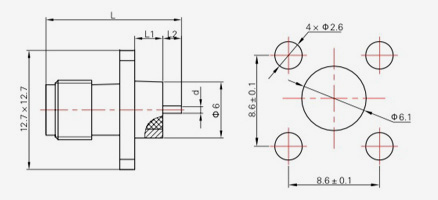

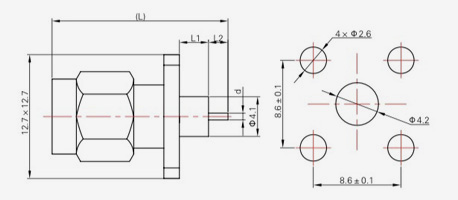

SMA-JFD4

MoDeli	L	L1	L2	d
SMA-JFD4	32	8	11	Φ1,27
SMA-JFD5	18	3	2	Φ1,0
SMA-JFD13	25	8	4	Φ1,27
SMA-JFD58	29.2	15	2	Φ1,27

SMA-JFD6

MoDeli	L	L1	L2	d
SMA-JFD6	32	8	11	Φ1,27
SMA-JFD7	25	8	4	Φ1,27
SMA-JFD8	31	15	3	Φ1,27
SMA-JFD9	18.2	3	2	Φ1,27

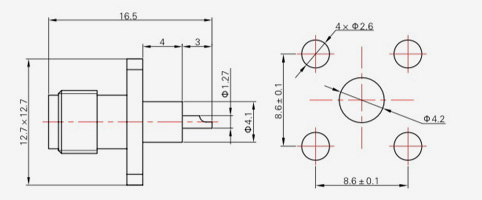

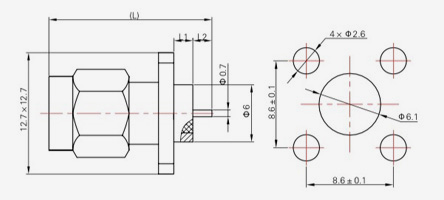

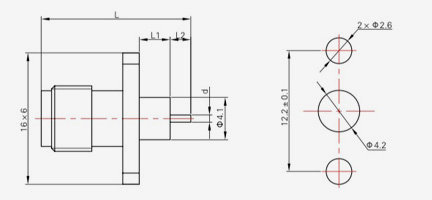

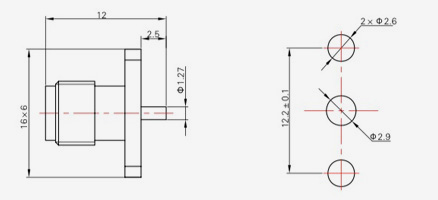

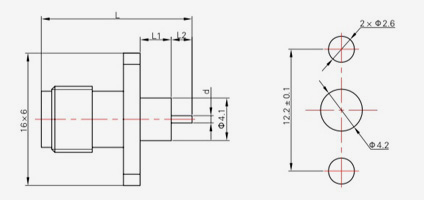

SMA-KFD3

MoDeli	L	L1	L2	d
SMA-KFD3	27.5	15	3	Φ1,27
SMA-KFD4	33.5	21	3	Φ1,27
SMA-KFD8	18.5	6	3	Φ1,27
SMA-KFD9	24.5	12	3	Φ1,27
SMA-KFD16	20.5	8	3	Φ1,27
SMA-KFD21	15.5	2	4	Φ1,27
SMA-KFD24	22.5	10	3	Φ1,27
SMA-KFD33	17.5	5	3	Φ1,7

SMA-KFD3

MoDeli	L	L1	L2	d
SMA-KFD46	16.5	4	3	Φ1,27
SMA-KFD52	16.5	2	5	Φ1,0
SMA-KFD53	20.5	6	5	Φ1,0
SMA-KFD87	15	3	2.5	Φ0,7
SMA-KFD133	15.5	4	2	Φ0,7
SMA-KFD146	22.3	7	5	Φ1,0
SMA-KFD147	18.5	4	5	Φ1,0

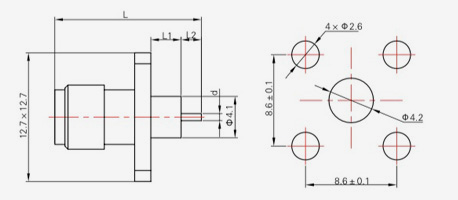

SMA-KFD5

MoDeli	L	L1	L2	d
SMA-KFD5	15.5	4	2	Φ1,27
SMA-KFD6	22.5	8	5	Φ0,7
SMA-KFD7	20.5	8	3	Φ1,27
SMA-KFD18	16	4	1.5	Φ0,5
SMA-KFD20	18.5	6	3	Φ1,27
SMA-KFD22	27.5	15	3	Φ1,27
SMA-KFD23	14.1	4	0.6	Φ0,4
SMA-KFD30	33.5	21	3	Φ1,27
SMA-KFD43	21.5	4	8	Φ1,27
SMA-KFD47	14	2	2.5	Φ1

SMA-KFD5

MoDeli	L	L1	L2	d
SMA-KFD61	16.5	4.5	2	Φ1,27
SMA-KFD62	17	3.5	4	Φ1,27
SMA-KFD63	19.5	3.5	4	Φ1,27
SMA-KFD64	18	3.5	5	Φ1,27
SMA-KFD65	19	4.5	5	Φ1,27
SMA-KFD66	20.5	4.5	6.5	Φ1,27
SMA-KFD71	15.5	4	2	Φ0,7
SMA-KFD122	21.5	6	6	Ф1.2
SMA-KFD123	14.5	2	3	Φ1,2
SMA-KFD144	19.5	9	1	Φ1,0
SMA-KFD177	20.5	8	3	Φ1,27

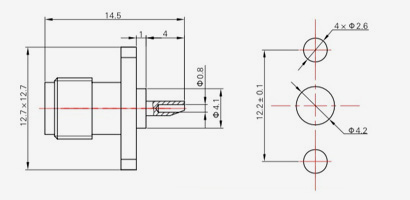

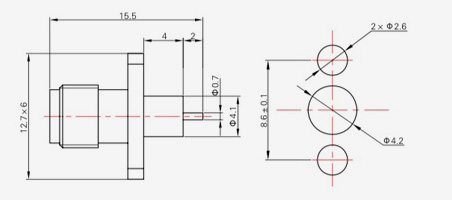

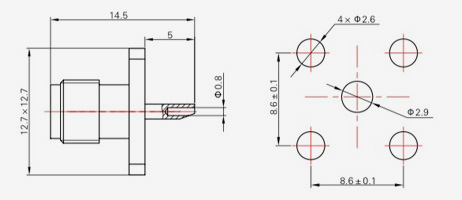

SMA-KFD11

MoDeli	L	L1	L2	d
SMA-KFD11	14.5	3	2	Φ0,5
SMA-KFD29	16.5	5	2	Φ0,7
SMA-KFD75	22.5	4	9	Φ0,7
SMA-KFD76	14.5	3	2	Φ0,7
SMA-KFD79	27.5	2	16	Φ1,0
SMA-KFD95	15.5	4	2	Φ0,7
SMA-KFD126	17.7	3	5.2	Φ1,0
SMA-KFD127	22.5	3	10	Φ1,0
SMA-KFD132	15.5	4	2	Φ1,0
SMA-KFD140	18.5	5	4	Φ1,0

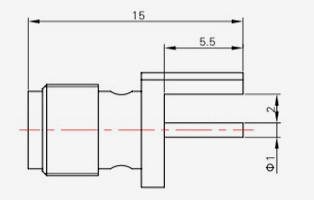

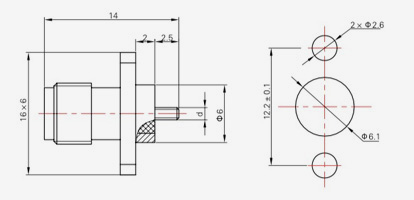

SMA-KFD31

MoDeli	L	L1	L2	d
SMA-KFD31	15	3	2.5	Φ1,0
SMA-KFD32	21.5	3	9	Φ1,0
SMA-KFD34	17.5	3	5	Φ1
SMA-KFD80	16.5	3	4	Φ0,7
SMA-KFD100	16.5	5	2	Φ0,7
SMA-KFD101	15.5	4	2	Φ0,7
SMA-KFD102	14.5	3	2	Φ0,7
SMA-KFD130	21.5	3	9	Φ0,7
SMA-KFD131	15.5	4	2	Φ1,0
SMA-KFD134	17	5	2.5	Φ0,7
SMA-KFD136	19.5	4	6	Φ1
SMA-KFD163	18.7	3.2	5	Φ1,0

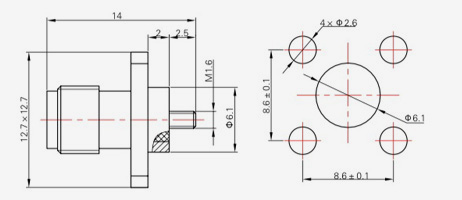

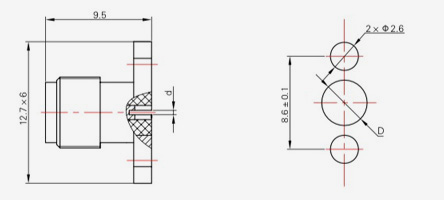

SMA-KFD81

MoDeli d

SMA-KFD81 M1

SMA-KFD109 M1.6

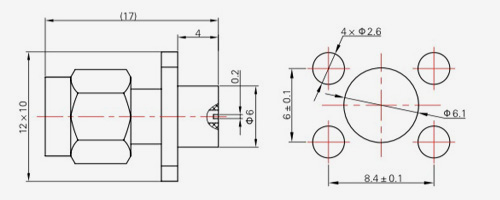

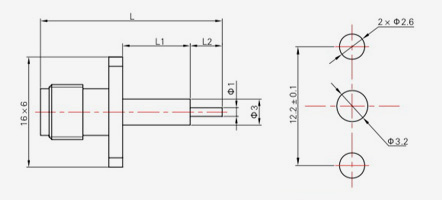

SMA-KFD119

MoDeli	L	L1	L2	d
SMA-KFD119	17	6.5	1	Φ3,0
SMA-KFD121	18	6.5	2	Φ3,0
SMA-KFD141	17.5	4	4	Φ3,2
SMA-KFD142	18.3	7.8	1	Φ3,0
SMA-KFD149	17.5	3	5	Φ3,0

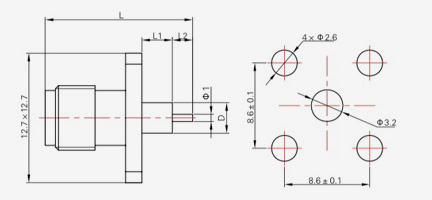

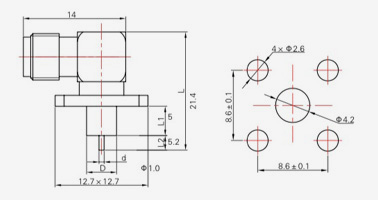

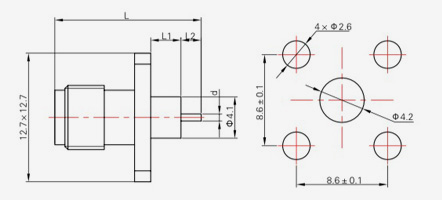

SMA-KWFD3

MoDeli	L	L1	L2	d	D
SMA-KWFD3	26.7	11	4.5	Φ1,27	Φ4,1
SMA-KWFD4	24.2	8	5	Φ1,0	Φ3,2
SMA-KWFD5	24.2	8	5	Φ0,7	Φ4,1
SMA-KWFD6	21.2	5	5	Φ0,7	Φ4,1
SMA-KWFD7	24.2	3	10	Φ0,7	Φ4,1
SMA-KWFD8	21.3	5	5	Φ0,7	Φ4,1
SMA-KWFD9	16.2	3	2	Φ0,7	Φ4,1
SMA-KWFD12	15.2	2	2	Φ0,7	Φ4,1
SMA-KWFD49	25.2	5	9	Φ0,17	Φ4,1

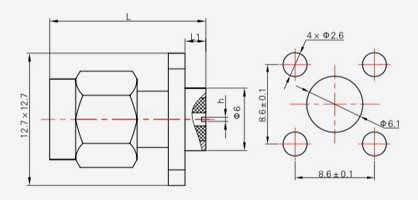

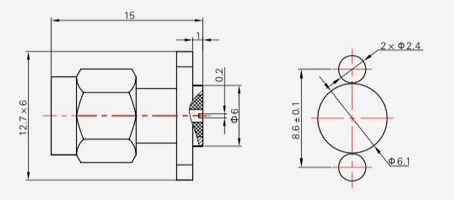

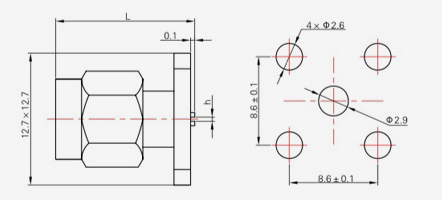

SMA-JFD11

Modeli	L	L1	H
SMA-JFD11	14	1	0.2
SMA-JFD17	16	3	0.4
SMA-JFD18	14	1	0.3
SMA-JFD19	14	1	0.4
SMA-JFD20	14	1	0.5
SMA-JFD24	15	2	0.4

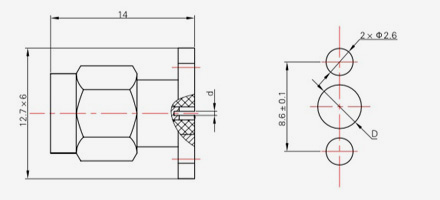

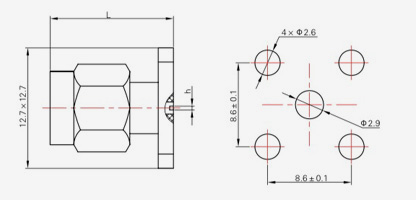

SMA-JFD12

Modeli L H

SMA-JFD12 13.1 0.4

SMA-JFD14 13.1 0.55

SMA-KFD145

Modeli	L	L1	L2
SMA-KFD145	22.3	7.8	5
SMA-KFD151	21	2.5	9
SMA-KFD161	20.5	6.5	5
SMA-KFD162	17.5	3	5

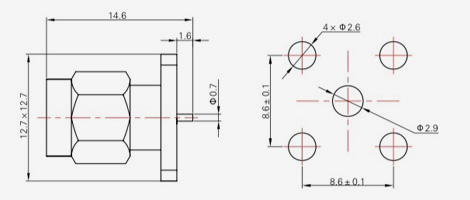

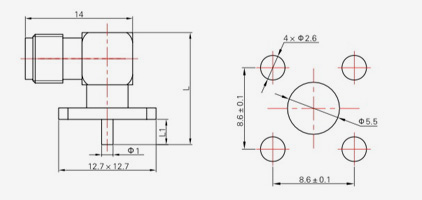

SMA-KWF

Modeli L L1

SMA-KWF 14.6 3.3

SMA-KWFD10 13.3 2

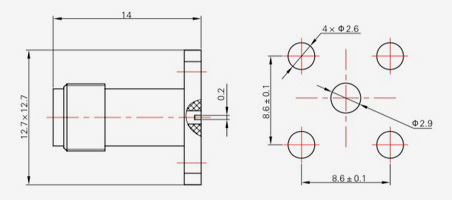

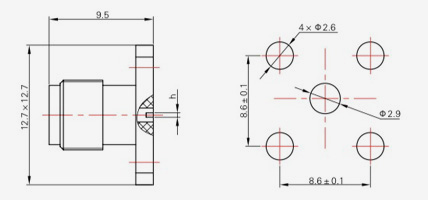

SMA-JFD16

Modeli	H
SMA-JFD16	0.2
SMA-JFD21	0.3
SMA-JFD22	0.4
SMA-JFD23	0.5

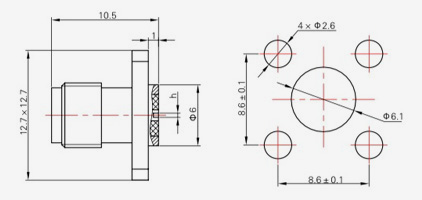

SMA-KFD26

Modeli	H
SMA-KFD26	0.2
SMA-KFD27	0.4
SMA-KFD110	0.3
SMA-KFD111	0.5

SMA-KFD112

Modeli	H
SMA-KFD112	0.2
SMA-KFD113	0.3
SMA-KFD114	0.4
SMA-KFD115	0.5

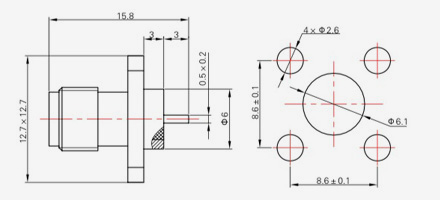

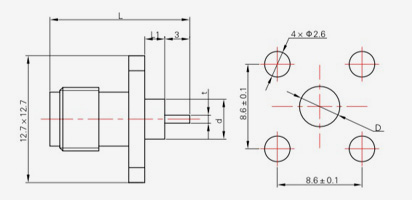

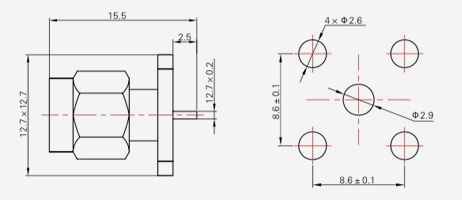

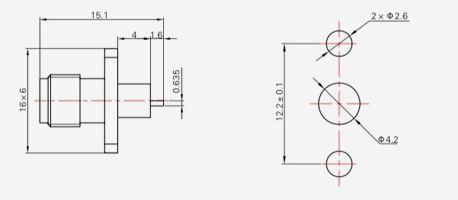

SMA-KFD10

Modeli	L	L1	T
SMA-KFD10	15.8	3	0,5×0,2
SMA-KFD14	16.5	4	0,5×0,2
SMA-KFD35	14.5	2	1,27×0,2

SMA-KFD13

MoDeli	L	L1	T	d	D
SMA-KFD13	16	4	0,5×0,2	Φ4.1	Φ4.2
SMA-KFD14	15.2	3.2	0,5×0,2	Φ4.1	Φ4.2
SMA-KFD35	15	3	1,27×0,2	Φ4.1	Φ4.2
SMA-KFD45	14.4	2.4	0,5×0,2	Φ4.1	Φ4.2
SMA-KFD68	15.2	3.2	0,5×0,2	Φ2,1	Φ2,2
SMA-KFD73	16	4	1,27×0,2	Φ4.1	Φ4.2

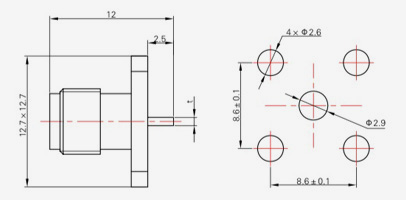

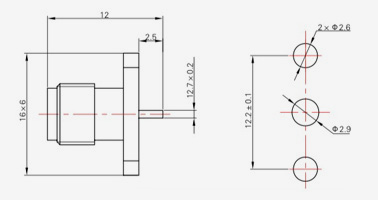

SMA-KFD39

Modeli T

SMA-KFD39 0,5×0,2

SMA-KFD149 1,27×0,2

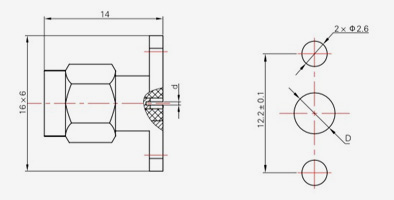

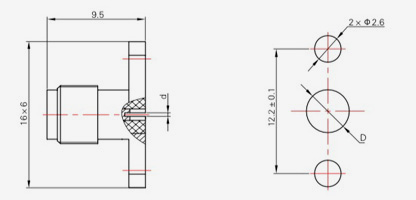

SMA-JFD40

MoDeli	d	D
SMA-JFD40	Φ0,5	Φ3,0
SMA-JFD41	Φ0,45	Φ2,8
SMA-JFD42	Φ0,38	Φ2,5
SMA-JFD44	Φ0,3	Φ2.0

SMA-JFD48

MoDeli	d	D
SMA-JFD48	Φ0,5	Φ3,0
SMA-JFD55	Φ0,45	Φ2,8
SMA-JFD56	Φ0,38	Φ2,5
SMA-JFD57	Φ0,3	Φ2.0

SMA-KFD40

MoDeli	d	D
SMA-KFD40	F0.5	Φ3,0
SMA-KFD41	Φ0,45	Φ2,8
SMA-KFD42	Φ0,38	Φ2,5
SMA-KFD44	Φ0,3	Φ2.0

SMA-KFD48

MoDeli	d	D
SMA-KFD48	Φ0,5	Φ3,0
SMA-KFD55	Φ0,45	Φ2,8
SMA-KFD56	Φ0,38	Φ2,5
SMA-KFD57	Φ0,3	Φ2,0
SMA-KFD152	Φ0,4	Φ2,8

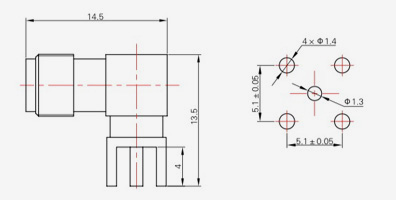

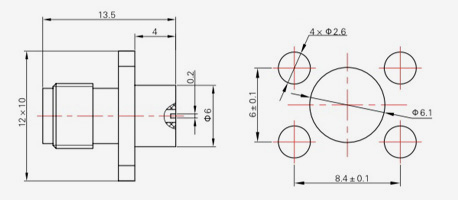

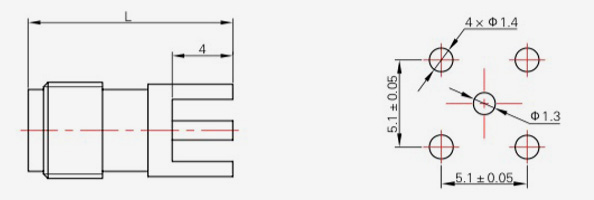

SMA-KHD

Modeli L

SMA-KHD 13.5

SMA-KHD10 18.5

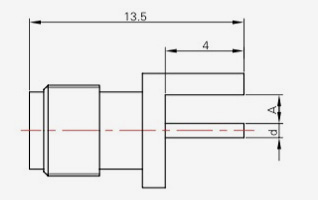

SMA-KHD1

MoDeli	A	d
SMA-KHD1	1.2	Φ1,27
SMA-KHD2	1.5	Φ1,27
SMA-KHD3	2	Φ1,27
SMA-KHD4	0.5	Φ1,27
SMA-KHD5	0.8	Φ1,27
SMA-KHD6	1	Φ1,27
SMA-KHD8	1.6	Φ0,8
SMA-KHD9	1.6	Φ1,27
SMA-KHD11	1	Φ0,5

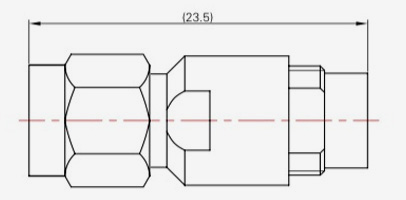

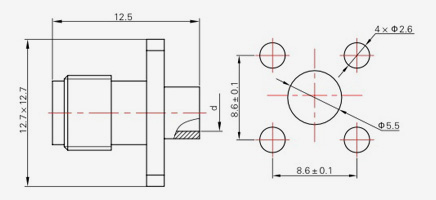

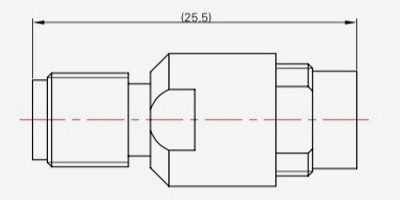

SMA-JWF

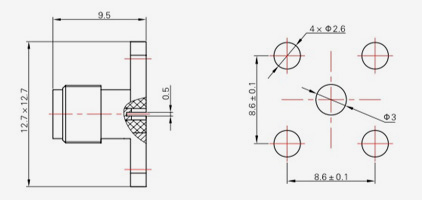

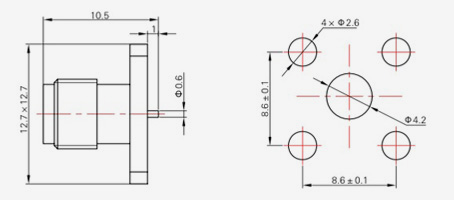

SMA-KF1

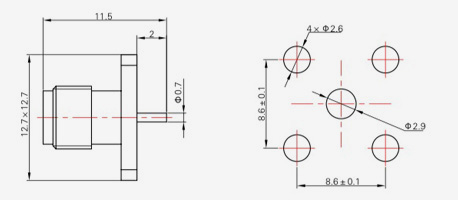

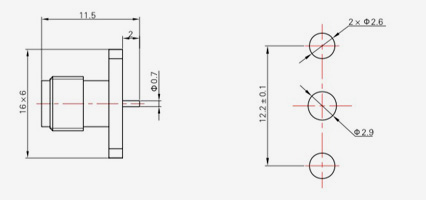

SMA-KFD17

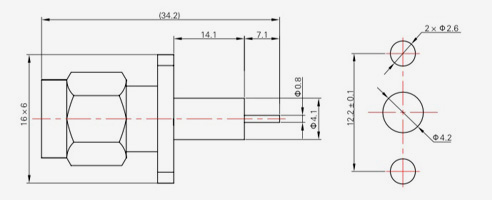

SMA-KFD150

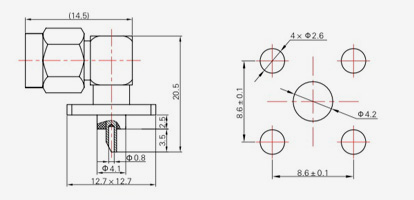

SMA-KWF1

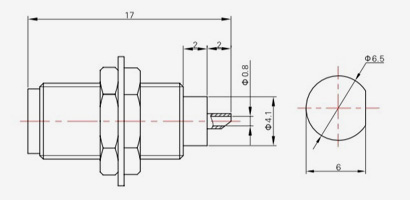

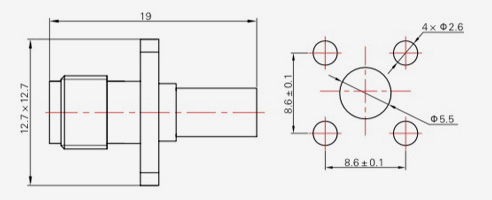

SMA-KYD

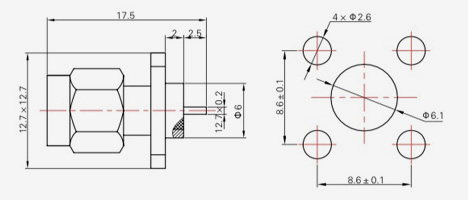

SMA-JFD3
SMA-JFD61
SMA-KFD19
SMA-KFD36G
SMA-KFD51
SMA-KFD125
SMA-KFD135

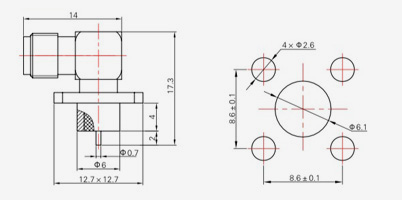

SMA-KWFD2-1
SMA-KWFD2-2
SMA-KFD154
SMA-KFD158

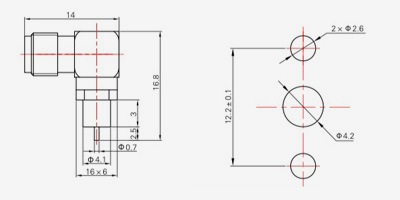

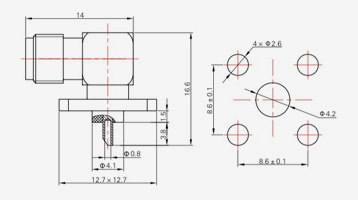

SMA-KWFD2
SMA-JFD26
SMA-JFD124
SMA-KFD124
SMA-KFD143
SMA-JFD15
SMA-JFD25
SMA-JFD54
SMA-KFD54
SMA-KFD78

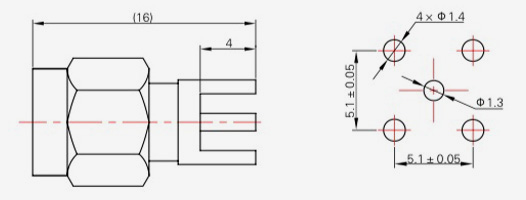

SMA-JHD
SMA-KHD7

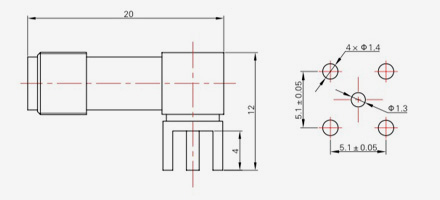

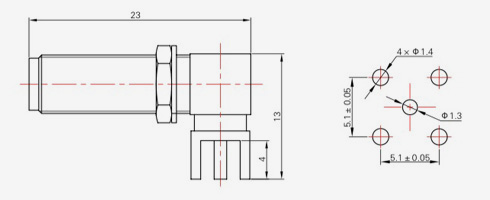

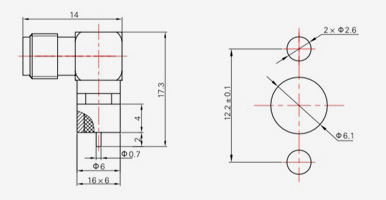

SMA-KWHD
SMA-KWHD4
SMA-KWHD5
