RF Koaksiyel Konektörler Nasıl Düzgün Kurulur: Adımlar ve Teknikler

RF koaksiyel konektörler, yayın, televizyon, kablosuz iletişim, radar, uydu iletişimi ve diğer alanlarda yaygın olarak kullanılan iletişim sistemlerinin vazgeçilmez bileşenleridir. Bu konektörler, koaksiyel kabloları ekipmana bağlamak için kullanılır ve sinyal iletiminin kalitesini ve stabilitesini sağlar. RF koaksiyel konektörlerin doğru kurulumu yalnızca sistemin genel performansını artırmakla kalmaz, aynı zamanda ekipmanın servis ömrünü de uzatır.

1. Temel Yapı RF Koaksiyel Konnektörler
RF koaksiyel konektörler tipik olarak aşağıdaki ana parçalardan oluşur:
Merkez iletken: Genellikle bakır veya diğer iletken malzemelerden yapılmış, sinyali ileten çekirdek kısım.
Yalıtım katmanı: Merkez iletkeni, genellikle polietilenden veya yüksek dielektrik sabitine sahip diğer malzemelerden yapılmış dış iletkenden izole eder.
Dış iletken: Akımı iletmek ve harici elektromanyetik girişime karşı koruma sağlamak için topraklama kablosu görevi gören genellikle örgülü bakır tel veya alüminyum folyo.
Konektör ve muhafaza: Fiziksel bağlantı ve koruma sağlar, genellikle metal malzemelerden (pirinç, paslanmaz çelik gibi) yapılır.

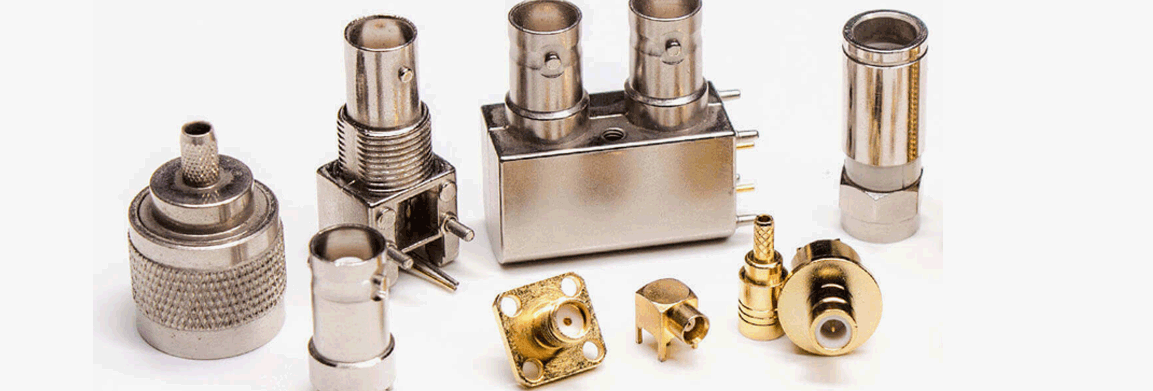

BNC, SMA, TNC, N tipi vb. gibi farklı RF koaksiyel konnektör türleri biraz farklı yapılara sahiptir ancak temel kurulum ilkeleri ve adımları benzerdir.

2. RF Koaksiyel Konnektörlerin Kurulum Adımları
(1) Araç ve Malzemeleri Hazırlayın
Kurulumdan önce aşağıdaki araç ve malzemelere sahip olduğunuzdan emin olun:
RF koaksiyel kablo (uygun modeli ve uzunluğu seçin)
RF konnektörü (BNC, SMA vb. gibi eşleşen konnektör tipini seçin)

Kablo sıyırma aleti: Kablonun dış yalıtım katmanını çıkararak iç iletkeni açığa çıkarmak için kullanılır.
Sıkma aleti: Konektörü kabloya güvenli bir şekilde bağlamak için kullanılır.
Elektrikçi bıçağı, kablo sıyırıcı: Kablonun dış yalıtımını hassas bir şekilde sıyırmak ve iç iletkeni açığa çıkarmak için kullanılır.

(2) Kablonun Dış Yalıtımını Sıyırın
Kablonun dış yalıtım katmanını sıyırmak için bir kablo sıyırma aleti kullanın, iç örgülü iletkeni ve yalıtım malzemesini açığa çıkarın. İç iletkene veya yalıtım katmanına zarar vermemek için sıyırma sırasında hassasiyete dikkat edin. Tipik olarak soyulmuş uzunluk, konektörün kurulum uzunluğudur; Tam uzunluk için lütfen kullanılan spesifik konektörün gereksinimlerine bakın. Dış örgülü katmanın çıkarılması: Kablonun dış örgülü katmanını bir alet kullanarak yavaşça soyun ve dışarı doğru katlayın. Bu iyi bir topraklama bağlantısı sağlar.
Merkez iletkeni açığa çıkarmak: Merkez iletkeni açığa çıkarmak için iç yalıtımı bir bıçakla dikkatlice çıkarın. Soyulmuş bölümün uzunluğu genellikle konektörün tasarım gereksinimlerine bağlıdır.

(3) Kablonun konnektöre takılması
Hazırlanan kabloyu konektörün terminaline takın. Merkez iletkenin konektörün iç deliğine doğru şekilde hizalandığından ve tamamen yerleştirildiğinden ve örgülü katman ile dış iletkenin konektörün dış kasasıyla sıkı temas halinde olduğundan emin olun.
Takma sırasında hizalamayı kontrol edin: Merkez iletken, konnektörün merkez iletken deliğine tamamen girmeli ve herhangi bir yanlış hizalama olmamalıdır. Sinyal için uygun toprak bağlantısının sağlanması amacıyla dış örgülü iletken konnektörün kasasıyla sıkı bir şekilde temas halinde olmalıdır.

(4 ) Konektörün sıkılması
Konektörü kıvırmak için bir sıkma aleti kullanın. Bu adım, konektör ile kablo arasında güvenli bir bağlantı sağlamak için çok önemlidir. Sıkma sırasında, kabloya veya konnektöre zarar gelmesini önleyerek, sıkma aletinin eşit şekilde basınç uyguladığından, konnektörü kabloya güvenli bir şekilde sabitlediğinden emin olun.

Sıkma kuvveti: Sıkma kuvveti, kabloyu veya merkez iletkeni aşırı sıkıştırmadan güvenli bir bağlantı sağlayacak şekilde orta düzeyde olmalıdır.

Sıkma kalitesinin kontrol edilmesi: Sıkma işleminden sonra konektörün sağlam olduğundan ve gevşek olmadığından emin olun.

(5) Konektörün genel bağlantısının kontrol edilmesi
Sıkma işleminden sonra konnektör ile kablo arasındaki bağlantının kalitesini kontrol edin. Merkez iletkenin konektörün iç çekirdeğine sıkı bir şekilde bağlandığını, dış iletkenin konektörün kasasıyla tam temas halinde olduğunu ve sinyal sızıntısı olmadığını doğrulayın.
Elektrik bağlantısının kontrol edilmesi: Açık devre veya kısa devre olmadığından emin olmak amacıyla kablonun elektrik bağlantısını ölçmek için bir multimetre kullanın.
Sinyal iletiminin test edilmesi: Koşullar izin verirse, sinyal iletim kalitesini test etmek ve sinyal kaybı veya paraziti kontrol etmek için bir sinyal üreteci ve osiloskop kullanılabilir.

(6) Bağlantının tamamlanması ve korumanın sağlanması
Bağlantıyı tamamladıktan sonra gerekirse su veya tozun bağlantı kalitesini etkilemesini önlemek için kablo bağlantısını korumak amacıyla ısıyla daralan makaron, bant veya başka malzemeler kullanın.
Isıyla daralan makaronun kullanılması: Su geçirmezlik gerekiyorsa, bağlantının nemden veya harici kirlenmeden etkilenmediğinden emin olmak için konektörü yalıtmak için ısıyla daralan makaron kullanın.

3. RF Koaksiyel Konektörlerin Kurulumuna İlişkin İpuçları
(1) Doğru Konektörü ve Kabloyu Seçin
Konektör özelliklerinin kullanılan kabloyla eşleştiğinden emin olun. Farklı konnektör türleri (SMA, BNC, N tipi vb. gibi) farklı frekans aralıkları ve uygulama senaryoları için uygundur. Yanlış konektörün seçilmesi sinyal kaybına veya kararsızlığa yol açabilir.

(2) Kabloyu Sıyırırken Hassasiyete Dikkat Edin
Kablonun dış katmanını sıyırırken, sıyırma uzunluğunun tam olarak doğru olduğundan emin olun; merkez iletkenin çoğunu açığa çıkaracak veya yalıtım katmanına zarar verecek aşırı sıyırma işleminden kaçının. Profesyonel sıyırma aletlerinin kullanılması kablonun hasar görmesini azaltabilir ve istikrarlı sinyal iletimi sağlayabilir.

(3) Aşırı Sıkmadan Kaçının
Aşırı sıkma merkez iletkene zarar verebilir veya zayıf temasa neden olabilir. Bu nedenle, konektörün sağlam olduğundan ancak aşırı sıkılmadığından emin olmak için sıkma kuvvetini kontrol edin.

(4) Kabloyu Temiz Tutun
Kurulum sırasında kablonun ve konektörün toz, yağ veya diğer kirletici maddelerle kirlenmesini önlemeye çalışın. Bu yabancı maddeler sinyal iletiminin kalitesini etkileyebilir ve hatta sinyal kaybına neden olabilir.

4. Yaygın Sorunlar ve Çözümleri
(1) Gevşek Konektör
Konektör kurulumdan sonra gevşerse, eşit sıkma sağlamak için sıkmayı yeniden kontrol edin veya kablo sıyırma uzunluğunu yeniden ayarlayın.

(2) Sinyal Zayıflaması
Sinyal zayıflaması uyumsuz konektörlerden, yanlış kurulumdan veya kablo hasarından kaynaklanabilir. Kablonun ve konektörün uyumluluğunu yeniden kontrol edin ve kurulumun doğruluğundan emin olun.

(3) Zayıf Elektrik Bağlantısı
Zayıf elektrik bağlantısı, yetersiz sıkma, iletkenin konnektöre tam olarak takılmaması vb. nedenlerden kaynaklanabilir. Merkez iletkenin ve dış iletkenin konnektöre sıkı bir şekilde bağlandığından emin olun.

RF koaksiyel konektörlerin takılması dikkatli çalışma gerektiren teknik bir iştir. Doğru kurulum adımları ve teknikleri, sinyal iletiminin kalitesini ve sistem kararlılığını doğrudan etkiler. Hassas sıyırma, yerleştirme ve kıvırma işlemleri sayesinde güvenli bir konnektör bağlantısı sağlamak, sistem performansını etkili bir şekilde artırabilir ve sinyal parazitini azaltabilir.
