Doğru RF Koaksiyel Adaptör Nasıl Seçilir？

Doğruyu seçmek RF koaksiyel adaptör potansiyel bir sinyal darboğazı olduğundan çok önemlidir; uygunsuz bir seçim tüm RF sisteminin performansını doğrudan etkileyebilir. Aşağıda doğru seçimi yapmanıza yardımcı olacak bir RF koaksiyel adaptör seçim kılavuzu bulunmaktadır.

1. Temel Elektriksel Parametreler (Performans Temeli)
Bu parametreler, adaptörün çalışma frekansınızı ve gücünüzü destekleyip desteklemediğini doğrudan belirler.

Çalışma Frekansı:
Bu öncelikli husustur! RF koaksiyel adaptörün belirtilen frekans aralığının sisteminizin en yüksek çalışma frekansını kapsadığından emin olmak önemlidir.
Farklı RF koaksiyel adaptör türlerinin kendi frekans sınırları vardır. Örneğin, N tipi tipik olarak 11 GHz'e, SMA 18 GHz/26,5 GHz'e, 3,5 mm'den 33 GHz'e, 2,92 mm (K tipi) 40 GHz'e ve 2,4 mm'den 50 GHz'e kadar çıkar.
Prensip: Seçilen adaptörün frekans limiti sisteminizin en yüksek çalışma frekansından yüksek olmalıdır.

Empedans:
RF sistemlerinin büyük çoğunluğu 50 ohm'dur. Bazı TV ve yayın ekipmanları 75 ohm sistemlerle karşılaşabilir.
Eşleştiğinden emin olun! 75 ohm'luk bir sistemde asla 50 ohm'luk bir adaptör kullanmayın veya bunun tersi ciddi empedans uyumsuzluğuna ve sinyal yansımasına neden olacaktır.
Gerilim Duran Dalga Oranı (VSWR): Eşleşme kalitesinin temel göstergesi. 1:1'e yakın bir VSWR daha iyidir, bu da daha az yansıma ve daha yüksek iletim verimliliği anlamına gelir.
Bağdaştırıcının VSWR'si artan frekansla bozulur. VSWR'nin çalışma frekans bandınızdaki (örn. DC-18GHz aralığında < 1,25) gereksinimleri karşıladığından emin olmak için ürün kılavuzuna bakın.

Ekleme Kaybı: Sinyal adaptörden geçerken güç kaybı. Özellikle yüksek frekanslı ve yüksek güçlü uygulamalarda daha düşük bir değer daha iyidir.

Kayıplar öncelikle iletken ve dielektrik malzemelerden kaynaklanır; kayıplar genellikle yüksek frekanslarla artar.
Nominal Güç: Adaptörün güvenli bir şekilde kaldırabileceği maksimum ortalama ve en yüksek güç.
Ortalama güç termal etkilerle ilgilidir; adaptörün aşırı ısınma potansiyelini göz önünde bulundurun.
Pik güç, dielektrik bozulmayla ilgilidir ve özellikle yüksek güçlü darbe sistemlerinde önemlidir.
Her zaman marjlara izin verin! Maksimum güçte kullanmayın.

2. Mekanik ve Arayüz Özellikleri (Fiziksel Bağlantı)
RF koaksiyel adaptörün sisteminize doğru ve güvenilir şekilde takılması için bu çok önemlidir.

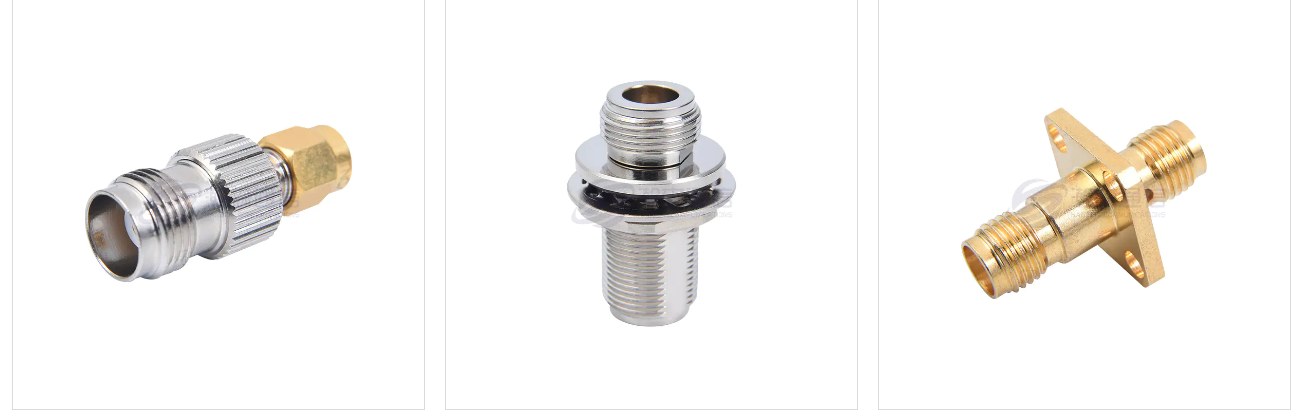

Arayüz Türü ve Polaritesi:
Tür: SMA, N, BNC, TNC, 3,5 mm, 2,92 mm (K), 2,4 mm vb. gibi ihtiyacınız olan arayüz türünü belirleyin.
Polarite: Burası hataların meydana gelme olasılığının en yüksek olduğu yerdir!
Erkek Konnektör: Orta pimli/iç dişli.
Dişi Konnektör: Merkezi delikli/dış dişli.
Bağlantı Kombinasyonu: "Erkek-erkeğe", "erkek-dişiye" veya "kadın-dişi" bağlantısına ihtiyacınız olup olmadığını belirtin.

Konektör Malzemeleri ve Kaplama:
Muhafaza: Tipik olarak pirinç, paslanmaz çelik veya nikel kaplı pirinç. Paslanmaz çelik daha yüksek mukavemet ve korozyon direnci sunar.
Merkezi İletken/Kontak Noktası: Tipik olarak altın kaplamalı berilyum bakır veya pirinç. Altın kaplama, mükemmel iletkenlik, oksidasyon direnci ve istikrarlı temas direnci sağlayarak çoğu uygulama için tercih edilen seçimdir.
Not: Sık sık takma ve çıkarma gerektiren uygulamalarda kaplamanın sertliği ve aşınma direnci önemlidir.

Dielektrik Malzeme: Tipik olarak politetrafloroetilen (PTFE/Teflon) mükemmel elektriksel özellikler (düşük kayıp), yüksek sıcaklık direnci ve kimyasal stabilite sunar.
Tork Gereksinimleri: Çok önemli! Adaptörü sıkmak için bir tork anahtarı kullanın.
Aşırı sıkma dişlere ve contalara zarar vererek konektörü kullanılamaz hale getirir.
Az sıkma zayıf temasa, empedans süreksizliklerine ve sinyal sızıntısına neden olacaktır.

3. Uygulama Senaryoları ve Özel Gereksinimler
Özel kullanım ortamınıza bağlı olarak aşağıdaki faktörlerin de dikkate alınması gerekebilir:
Kullanım Ortamı:
Laboratuvar/Ar-Ge: Yüksek performans ve frekans aralığı gereksinimleri, hassas adaptörler gerektirebilir.

Üretim Testi: Yüksek dayanıklılık ve tutarlılık gereksinimleri, uzun birleştirme ve çıkarma ömrüne sahip, sağlam endüstriyel sınıf adaptörler gerektirebilir.

Dış Mekan/Askeri: Su geçirmez, toz geçirmez ve tuz serpintisine dayanıklı özellikler gereklidir; IP dereceli ve paslanmaz çelik yapıya sahip adaptörleri seçin.

Birleştirme ve Fişten Çıkarma Ömrü: Adaptörün performansı düşmeden önce dayanabileceği birleştirme ve çıkarma döngülerinin sayısı. Hassas adaptörler yalnızca 500 döngüye dayanabilirken, yüksek performanslı adaptörler binlerce kez dayanabilir. Çalışma frekansınıza göre seçim yapın.

Faz ve Genlik Tutarlılığı: Çok kanallı sistemlerde (faz dizili radar gibi), adaptörler ikili veya grup halinde kullanıldığında, her bir adaptörün faz ve genlik değişikliklerinin mümkün olduğu kadar tutarlı olması gerekir. Bu durumda "faz eşleştirme" veya "performans tutarlılığı" özelliğine sahip yüksek hassasiyetli bir adaptöre ihtiyaç vardır.
