SMA konnektörlerini takarken en sık yapılan hatalar nelerdir?

SMA konnektörleri RF uygulamalarında en yaygın ve yaygın olarak kullanılan koaksiyel konektörlerden biridir ve iletişim ekipmanlarında, mikrodalga sistemlerinde, antenlerde, test cihazlarında, GPS'de, radarda ve diğer yüksek frekanslı sistemlerde yaygın olarak kullanılır. SMA konektörünün yapısı basit görünse de, kurulum veya bağlantı sırasındaki küçük bir hata bile sinyal zayıflamasına, VSWR artışına, zayıf temasa ve hatta ekipmanın arızalanmasına neden olabilir. Bu nedenle SMA konnektörlerinin doğru kurulumu çok önemlidir.

1. Yanlış Sıkma Torku
Pek çok kullanıcı, SMA konektörlerini takarken yaygın bir yanılgıya düşer: ya onu gelişigüzel bir şekilde sıkarlar ya da "çok sıkı" olana kadar kaba kuvvetle sıkarlar. Her iki yaklaşım da sorunlara neden olacaktır.

Yeterince sıkılmazsa, zayıf temas ve dengesiz bağlantı meydana gelecek, bu da sinyali parazite açık hale getirecektir. Özellikle titreşimli ortamlarda SMA kafası giderek gevşeyecek ve yansımaların artmasına ve hatta sinyal kesintisine yol açacaktır. Aşırı sıkılırsa iç çekirdeğe zarar verir, dişleri deforme eder ve dielektrik yapıya zarar verir, bu da geri dönüşü olmayan performans düşüşüne neden olur.

Doğru prosedür, onu yaklaşık 0,8 N·m'lik standart bir torka sıkmak için bir tork anahtarı kullanmaktır. Bu, yapısal hasarı önlerken güvenli bir temas sağlar ve bu da onu profesyonel RF kurulumu için önemli bir araç haline getirir.

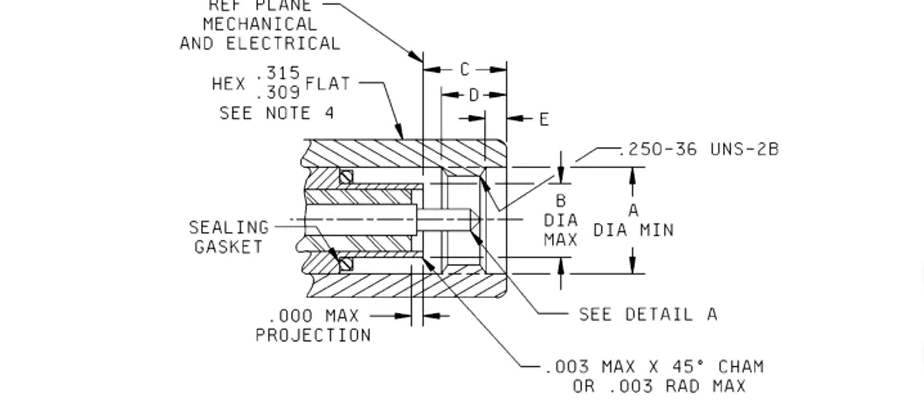

2. Merkez iletkenin yanlış hizalanması
SMA konnektörleri, son derece küçük merkez iletkenlere (pimler veya soketler) sahip hassas RF konnektörleridir. Çiftleşme ve zorla yerleştirme sırasındaki yanlış hizalama, kolayca pimin bükülmesine ve soketin deformasyonuna neden olabilir. Bu tür hasarlar genellikle onarılamaz ve çıplak gözle görülemeyebilir, ancak doğrudan aşağıdakilere yol açar:
Artan VSWR
Artan sinyal kaybı
Kararsız temas
Takma ve çıkarma zorluğu
Sinyal ömrü önemli ölçüde kısaldı
Özellikle test ekipmanlarında veya yüksek frekanslı sistemlerde bu hasar, tüm bağlantı performansını düşürür ve sorunun giderilmesi zordur.

Doğru prosedür, iletkeni dikkatli bir şekilde hizalamak, yavaşça yerleştirmek ve ardından bir tork anahtarıyla sabitlemektir. Asla kaba kuvvet kullanmayın.

3. Elle sıkma, arayüze metal kalıntıları ve oksitlerin girmesine neden olur
Birçok mühendis, özellikle sık yapılan testler sırasında SMA konnektörlerini elle sıkma alışkanlığına sahiptir. Bu sadece torkun yetersiz olmasına yol açmakla kalmaz, aynı zamanda toz, metal artıkları ve cilt yağları gibi kirletici maddelerin de kolaylıkla ortama girmesine neden olur. Bu küçük parçacıklar temas direncini artırabilir ve hatta altın kaplamaya zarar vererek sinyal zayıflamasının artmasına neden olabilir.

Yüksek frekanslı konektörlerde en küçük yabancı maddeler bile performans dalgalanmalarına neden olabilir. Bu nedenle aşağıdakilerin yapılması önemlidir:
Elle sıkmayın (ilk konumlandırma sırasında yalnızca hafifçe sıkın);
Kurulumdan önce bağlantı yüzeylerini tüy bırakmayan bir bez veya alkollü çubukla temizleyin;
İletken yüzeylere çıplak elle dokunmaktan kaçının;
İyi temizleme alışkanlıkları konektörün ömrünü önemli ölçüde uzatabilir.

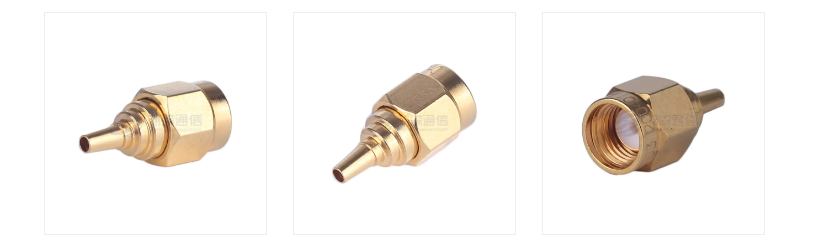

4. SMA Erkek ve Dişi Konnektör Tiplerinin Karıştırılması
SMA konektörü arayüzler görünüş olarak RP-SMA, SMB, SMC ve N tipi gibi diğer RF arayüzlerine çok benzer. Birçok kişi görünüşe göre karar verir ve bu da uyumsuz arayüzlerin zorunlu olarak bağlanmasına neden olur ve bu da aşağıdakilere neden olabilir:
Hasarlı iplikler
Kırık merkez pimleri
Deforme olmuş iç delikler
Tam performans hatası

SMA ve RP-SMA (ters polarite SMA) özellikle kolaylıkla karıştırılabilir. Benzer görünüyorlar ancak farklı iç yapıları var. Bağlantıyı zorlamak yalnızca sinyal iletimini engellemekle kalmaz, aynı zamanda cihaz arayüzüne de zarar verebilir.

Bağlanmadan önce daima şunları onaylayın:
Standart bir SMA konektörü mü?
Konektör tipi doğru mu?
Cihaz portuyla uyumlu mu?
Frekans gereksinimlerini karşılıyor mu (standart ve hassas SMA konnektörleri arasında fark vardır)?

Yanlış kullanım nedeniyle pahalı ekipmanlara zarar vermekten kaçının.

5. Bağlantı kablosunun aşırı bükülmesi empedans kesintilerine neden olur
SMA konektörlerini takarken ortaya çıkan sorunların çoğu aslında konektörün kendisinde değil, kurulum sırasında kablonun yanlış bükülmesinden kaynaklanmaktadır. Koaksiyel kablolar bükülme yarıçaplarına karşı çok hassastır. Çok keskin bir şekilde bükülürse aşağıdakilere yol açacaktır:
Empedans süreksizlikleri
Artan sinyal yansıması
Artan kablo kaybı
Anlık test sonuçları.

Bu sorunlar özellikle yüksek frekanslı (6GHz üzeri) uygulamalarda belirgindir.

Önerilen yönergeler:
Bükülme yarıçapı ≥ kablo çapının 5 katı
Bağlantı noktasının yakınında bükülmekten kaçının
Kabloya gerilim veya burulma uygulamaktan kaçının.
Bu, istikrarlı iletim performansını koruyacaktır.

6. Sık çiftleşme ve çiftleşmeme aşınmaya neden olur
Bir SMA konektörünün teorik ömrü tipik olarak yaklaşık 500 birleştirme ve ayırma döngüsüdür, ancak birçok test ortamı günde düzinelerce takma ve ayırma döngüsü içerebilir. Uzun süreli tekrarlanan kullanım aşağıdakilere neden olabilir: altın kaplamanın aşınması; artan temas empedansı; bıçak deformasyonu; ve merkez iletkenin gevşemesi, sinyal kararlılığını etkilemesi ve hatta hataların artması.

Çözümler şunları içerir: yüksek frekanslı test ortamlarında koruyucu bir adaptörün (SMA koruyucu) kullanılması; test kablolarının düzenli olarak değiştirilmesi; ve konnektör kontak empedansındaki değişiklikleri izleme. Bu, değerli cihazlardaki arayüzlerin ömrünü önemli ölçüde uzatabilir.

SMA konnektörlerinin kurulumu basit olsa da her ayrıntı sinyal kalitesini doğrudan etkiler. Standart prosedürleri takip etmek ve doğru araçları kullanmak, istikrarlı bağlantılar, güvenilir performans ve daha uzun ekipman ömrü sağlar.
