RF koaksiyel adaptörün işlevi nedir?

Radyo frekansı (RF) sistemlerinde sinyal iletiminin kararlılığı ve tutarlılığı çok önemlidir. İster iletişim ekipmanı, test cihazları, kablosuz iletim sistemleri veya laboratuvar RF ölçüm platformları olsun, hepsi çeşitli koaksiyel konektörlere dayanır. Bununla birlikte, pratik mühendislikte, farklı cihazlar sıklıkla farklı arayüz türlerini kullanır; bu da bağlanabilen, dönüştürebilen ve sinyal kalitesini koruyabilen önemli bir bileşen gerektirir; RF koaksiyel adaptör . Peki RF koaksiyel adaptörün işlevi tam olarak nedir? RF sisteminde nasıl bir rol oynar?

1. Bir Cihazın Temel İşlevleri RF Koaksiyel Adaptör

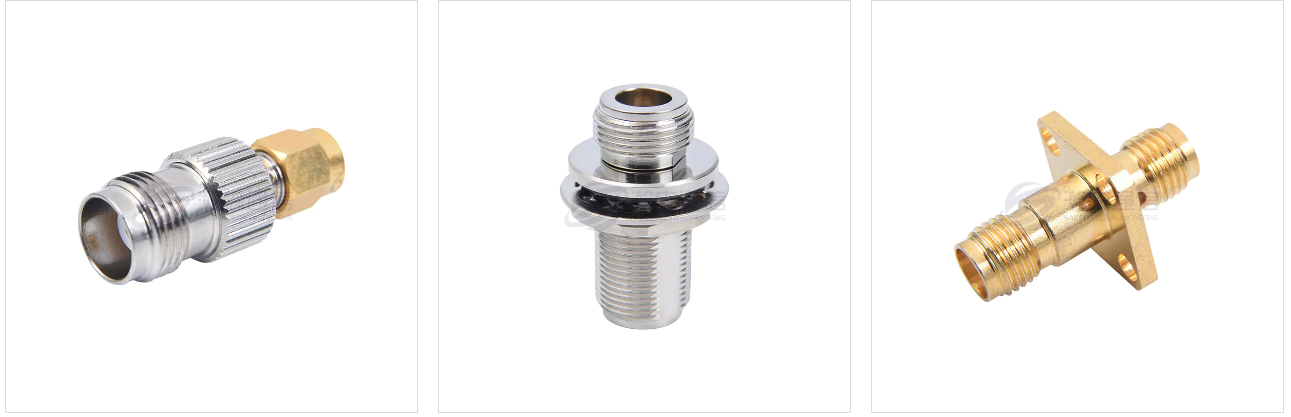

RF koaksiyel adaptörün birincil işlevi, farklı RF konnektör türleri arasında güvenilir dönüşüm ve bağlantı sağlamaktır. Örneğin bazı cihazlar N tipi arayüzleri kullanırken cihaz SMA arayüzlerini kullanır; bu gibi durumlarda kesintisiz ara bağlantıya izin vermek için bir N-SMA RF adaptörüne ihtiyaç vardır.

Yaygın bağlantı yöntemleri şunları içerir:
Farklı arayüz türleri arasında uyarlama: SMA-N, BNC-TNC, SMA-UHF vb. gibi.
Farklı arayüz türleri arasında adaptasyon: SMA dişiden SMA dişiye, SMA erkekten SMA erkeğe vb. gibi.
Hassas ve standart arayüzler arasındaki bağlantı: yüksek frekanslı ölçüm gereksinimlerini karşılar.

Bu esneklik, sistem uyumluluğunu önemli ölçüde artırır, tüm kabloların veya bağlantı noktalarının değiştirilmesi ihtiyacını ortadan kaldırır, böylece maliyetleri azaltır ve verimliliği artırır.

2. Kararlı RF Sinyal İletiminin Sağlanması
Birçok kişi yanlışlıkla bir adaptörün yalnızca "fiziksel bir konektör" olduğuna inanır, ancak gerçekte elektriksel özelliklerinin sistem sinyal kalitesi üzerinde önemli bir etkisi vardır. Yüksek kaliteli RF adaptörleri şunları yapabilir:

(1) Tutarlı Karakteristik Empedansı Koruyun
Çoğu RF sistemi 50 ohm'luk karakteristik empedans kullanır. Adaptör empedansının uyumsuz olması yansımanın artmasına ve daha yüksek bir VSWR'ye yol açarak sinyal bütünlüğünü etkileyecektir.

(2) Ekleme Kaybını Azaltın
Yüksek kaliteli adaptörler genellikle son derece düşük ekleme kaybına sahiptir ve yüksek frekanslı iletim sırasında sinyal zayıflamasını en aza indirir.

(3) Geniş Bant İletim Yeteneğinin Korunması
RF koaksiyel adaptörler genellikle DC'den birkaç GHz'e, onlarca GHz'e ve hatta daha yüksek frekanslara kadar olan sinyalleri destekler; bu, özellikle mikrodalga test senaryoları için önemlidir.

Bu nedenle iyi bir RF adaptörü yalnızca bağlantıyı tamamlamakla kalmaz, aynı zamanda doğru ve kararlı sinyal iletimini de sağlar.

3. Esnekliği ve Genişletilebilirliği Artırma
Spektrum analizörleri, ağ analizörleri ve güç ölçerler gibi RF test cihazları çeşitli bağlantı noktası türlerini kullanır. RF koaksiyel adaptörler mühendislerin şunları yapmasına olanak tanır:
Arayüzleri hızlı bir şekilde dönüştürerek hazırlık süresini kısaltın;
Probları, yükleri, kalibrasyon bileşenlerini ve diğer kritik ekipmanları kolayca bağlayın;
Karmaşık test senaryolarında bağlantı yollarını esnek bir şekilde yapılandırın;
Sık kablo veya konnektör değişiminden kaynaklanan aşınma ve yıpranmayı önleyin.
Laboratuvar test uzmanları için RF adaptörleri neredeyse vazgeçilmez araçlardır; onlar olmadan verimli test yapmak imkansızdır.

4. Ekipman Aşınmasının Azaltılması ve Konektör Ömrünün Korunması
Birçok üst düzey test cihazı son derece pahalı RF bağlantı noktalarına sahiptir ve sık sık takıp çıkarma, aşınmaya neden olabilir. RF koaksiyel adaptörlerin kullanılması, aşınmanın pahalı cihaz bağlantı noktası yerine daha ucuz adaptör üzerinde yoğunlaştığı bir "koruyucu arayüz" görevi görür.

Örneğin:
Uzun vadeli koruma için ağ analizörlerine SMA adaptörlerinin kurulması;
Hasar riskini azaltmak için yüksek frekanslı probları değiştirirken yüksek hassasiyetli adaptörlerin kullanılması.
Bu sadece ekipmanın ömrünü uzatmakla kalmaz, aynı zamanda bakım maliyetlerini de azaltır.

Görünüşte küçük bir konektör olmasına rağmen, RF koaksiyel adaptör RF sistemlerinde çok önemli bir rol oynar. Yalnızca arayüz uyumluluğunu sağlamakla kalmaz, aynı zamanda sinyal kalitesini garanti eder, cihaz bağlantı noktalarını korur ve test verimliliğini artırarak onu çeşitli RF sistemleri için vazgeçilmez bir temel bileşen haline getirir.
