SMA, BNC, N, TNC ve MMCX Adaptörleri Arasında Nasıl Seçim Yapılır?

Hızlı Cevap: Hangisi RF Adaptörü Başvurunuz İçin Seçeceğiniz

Kısa cevap şudur: konektör seçimi frekans aralığına, güç kullanımına, bağlantı hızına ve kullanılabilir panel alanına bağlıdır . SMA, 18 GHz'e kadar genel amaçlı test ve ölçüm çalışmalarına uygundur, BNC, hızlı bağlanan düşük frekanslı test tezgahı ve video sinyali çalışmasına uygundur, N tipi, yüksek güçlü dış mekan ve baz istasyonu görevlerini kapsar, TNC, mobil ve havacılık platformları için titreşime dayanıklı dişli bağlantı ekler ve MMCX, kart alanının sınırlı olduğu yerlerde kompakt dahili bağlantılar sunar.

RF koaksiyel adaptör, iki ekipman parçası veya iki kablo düzeneği farklı konnektör aileleri, farklı cinsiyetler veya farklı montaj stilleri kullandığında boşluğu doldurur. Bir kablo düzeneğini veya konnektörlü bir aleti değiştirmek yerine, tek bir adaptör uyumluluğu saniyeler içinde geri yükler. Aşağıdaki bölümler, her bir konnektör ailesinin nasıl performans gösterdiğini, erkek-dişi RF koaksiyel adaptörün tipik olarak nasıl uygulandığını ve 4 delikli flanş adaptörünün panel montaj tasarımına nerede uyduğunu kapsar.

ne bir RF Koaksiyel Adaptör Aslında öyle mi

RF koaksiyel adaptör, aksi takdirde doğrudan eşleşmeyecek iki koaksiyel arayüzü birleştirmek için kullanılan kısa, sert bir konnektör gövdesidir. Konektör cinsiyetini değiştirebilir, konektör ailesini değiştirebilir, empedans arayüzünü değiştirebilir veya yalnızca konektör yönünü düzden dik açıya uzatabilir. Bir adaptörden geçen sinyal yolu son derece kısa olduğundan, iyi yapılmış bir adaptör, tam bir yedek kablonun çalıştırılmasıyla karşılaştırıldığında yalnızca küçük, öngörülebilir miktarda ekleme kaybı ve yansıma ekler.

Erkek-dişi RF koaksiyel adaptör, mühendislerin bir bankta veya saha kitinde ulaştığı en yaygın konfigürasyondur; çünkü erkek uçlu bir kablonun başka bir erkek uçlu cihaza bağlanmasına veya sipariş üzerine özel bir kablo düzeneğine ihtiyaç duymadan dişi bölme jakının dişi uçlu bir kabloyu kabul etmesine olanak tanır. Cinsiyet değiştiriciler, aile dönüştürücüler ve dik açılı adaptörler, test laboratuvarlarında, telekom kurulumlarında ve üretim hatlarında kullanılan adaptörlerin büyük kısmını oluşturur.

SMA, BNC, N, TNC ve MMCX Konnektör Ailelerinin Karşılaştırılması

Her konektör ailesi, farklı bir frekans kapsamı, fiziksel boyut ve bağlantı yöntemi dengesi etrafında tasarlandı. Aşağıdaki tablo, mühendislerin aileler arasında bir konnektör veya RF koaksiyel adaptör belirlerken dikkate aldığı pratik farklılıkları özetlemektedir.

Şekil 1: Standart ticari sınıf konektörler için genel olarak referans verilen üst frekans değerleri. N ve SMA arayüzlerinin hassas versiyonları daha da genişletilebilir.

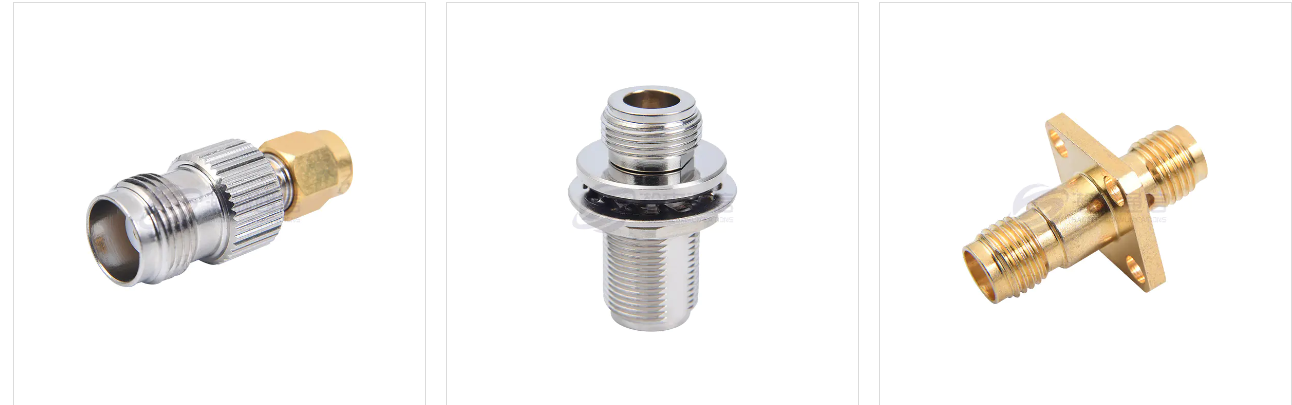

Ortak Erkek - Dişi RF Koaksiyel Adaptör Dönüşümleri

Çoğu saha kiti ve laboratuvar çekmecesi, uyumsuzluk durumlarının çoğunu kapsayan temel bir dönüşüm adaptör seti taşır. Hangi kombinasyonun hangi sorunu çözdüğünü bilmek, kablonun cihaz bağlantı noktasıyla eşleşmediği durumlarda zaman tasarrufu sağlar.

SMA Dişi - SMA Erkek Adaptör

Bu, aynı konnektör ailesindeki saf bir cinsiyet değiştiricidir ve iki erkek uçlu kablonun birleştirilmesi gerektiğinde veya dişi bir jakın erkek bir arayüz sunması gerektiğinde kullanılır. Herhangi bir SMA tabanlı test kurulumunda en sık stoklanan adaptörlerden biridir.

SMA'dan BNC'ye Adaptör

SMA'dan BNC'ye adaptör, küçük dişli bir SMA kablosunun bayonet BNC bağlantı noktalarıyla donatılmış tezgah ekipmanına doğrudan bağlanmasını sağlar; bu, test altındaki bir kablosuz modülü veya anteni genel amaçlı laboratuvar cihazlarına taşırken yaygın bir ihtiyaçtır.

SMA'dan N'ye Adaptör

Bir SMA'dan N'ye adaptör, kompakt SMA sonlandırılmış ekipmanı, N tipi anten besleme hatlarına veya baz istasyonu donanımına köprüler; bu, elde taşınan veya tezgah üstü test donanımını dış mekan altyapısına bağlarken sıklıkla karşılaşılan bir gereksinimdir.

SMA'dan TNC'ye Adaptör

SMA'dan TNC'ye adaptör, genellikle araçlardaki veya havadaki platformlardaki titreşim direnci nedeniyle seçilen dişli TNC bağlantı noktasına sahip bir cihazın, SMA sonlandırılmış test kabloları veya modülleriyle arayüz oluşturması gerektiğinde kullanışlıdır.

SMA'dan MMCX'e Adaptör

Bir SMA - MMCX adaptörü, GPS ve kablosuz modüllerde yaygın olan kompakt dahili MMCX pigtail'leri, modül bağlantısını yeniden lehimlemeye gerek kalmadan harici SMA sonlandırılmış antenlere veya test kablolarına bağlar.

Frekans Performansı ve Ekleme Kaybı Davranışı

Bir sinyal yoluna takılan her bağdaştırıcı, küçük miktarda ekleme kaybı ekler ve bu kayıp genellikle frekans arttıkça artar. İyi yapılmış hassas bir adaptör, nominal üst frekansının yakınında bile genellikle yarım desibelin çok altında bir kayıp ekler ancak kesin rakam büyük ölçüde konnektör geometrisine, kaplama kalitesine ve eşleşen parçalar arasındaki mekanik uyuma bağlıdır.

Şekil 2: Tipik bir hassas RF koaksiyel adaptörde frekansla artan ekleme kaybına ilişkin genel referans eğilimi.

Dönüş kaybı ilgili bir modeli takip eder, çünkü çiftleşme arayüzündeki empedans süreksizlikleri dalga boyu kısaldıkça orantılı olarak daha önemli hale gelir. Bu, hassas dereceli konnektörlerin, aynı nominal frekans için derecelendirilmiş ticari sınıf parçalara göre daha sıkı mekanik toleranslara sahip olmasının bir nedenidir.

Konektör Türleri Arasında Güç Kullanımı Farklılıkları

Fiziksel boyut, güç kullanımını neredeyse frekans aralığı kadar etkiler; bu karşılaştırmadaki en büyük konnektör olan N tipinin aynı zamanda en yüksek tipik güç değerini taşımasının nedeni budur. Merkez pim çapı ve dielektrik aralığı, ısınma veya ark endişe yaratmadan önce bir arayüzün ne kadar akım ve voltaj taşıyabileceğini belirler.

Şekil 3: Sabit bir düşük frekans noktasındaki genel referans güç değerleri. Gerçek derecelendirmeler frekans arttıkça düşer ve belirli parça tasarımına göre değişir.

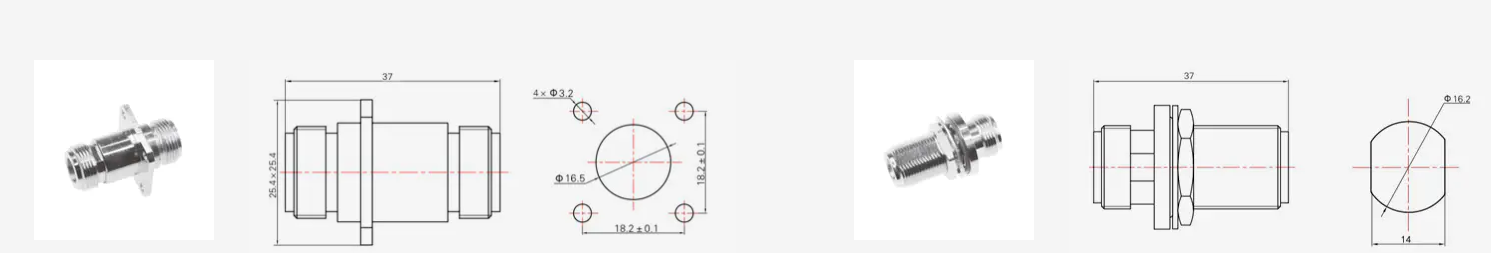

4 Delikli Flanş Adaptör Montajı ve Panel Uygulamaları

4 delikli flanş adaptörü, basit dişli bir somun yerine, dört vida deliğine sahip kare veya dikdörtgen bir flanş etrafında oluşturulmuş panel montajlı veya bölme tarzı bir adaptördür. Bu montaj stili, bir konnektörün ekipman muhafaza duvarından, baz istasyonu kabininden veya uçak bölmesinden geçmesi gerektiğinde güvenli, titreşime dayanıklı bir sabitleme noktası sağlar.

Mühendisler Neden Bölme Somununun Üzerinden Flanş Bağlantısını Seçiyor?

Bölme somunu tarzı konnektör, tek bir merkezi dişe ve bir kilitleme somununa dayanır; bu, genel muhafazalar için iyi çalışır ancak tekrarlanan birleştirme döngüleri altında hafifçe dönebilir. 4 delikli flanş adaptörü, mekanik yükü dört bağlantı elemanına dağıtarak konnektör gövdesini yerinde sabit tutar ve tekrarlanan kablo bağlama ve ayırma döngüleri sırasında dahili temas üzerindeki gerilimi azaltır.

Tipik Flanş Montaj Uygulamaları

• Baz istasyonu ve tekrarlayıcı kabini geçiş panelleri
• Test ekipmanı ön ve arka panel konnektörleri
• Havacılık ve savunma muhafazası bölme bağlantıları
• Sabit, dönmeyen bir bağlantı noktası gerektiren tıbbi cihaz muhafazaları

Flanş stilleri çoğu konektör ailesinde mevcuttur; dolayısıyla hizmet verdiği panelin frekansına ve güç gereksinimine bağlı olarak SMA, N tipi veya TNC arayüzlerinde 4 delikli flanş adaptörü belirtilebilir.

Pratik Seçim Faktörlerine Göre SMA, BNC ve N Tipinin Karşılaştırılması

Frekans aralığı tek başına karara bağlanmadığında, mühendisler genellikle bağlantı hızını, mekanik dayanıklılığı ve mevcut montaj alanını birbiriyle karşılaştırır. Aşağıdaki karşılaştırma, genel bir referans ölçeğinde SMA, BNC ve N tipini beş pratik faktöre göre sıralamaktadır.

Şekil 4: Genel beş noktalı mühendislik referans ölçeğinde beş pratik faktör arasındaki göreceli karşılaştırma.

BNC, tezgah üzerinde sık sık bağlanan ve bağlantısı kesilen ekipmanlara uygun olan bayonet hızlı kilitleme özelliği sayesinde bağlantı hızında iyi puanlar alır. N tipi, bu bağlantı hızını daha yüksek güç kullanımı ve daha güçlü titreşim direnci ile değiştirir; bu nedenle dış mekan anten besleme hatları için standart seçim olmaya devam etmektedir. SMA bunların arasında yer alır ve daha düşük güç kullanımı pahasına geniş frekans kapsama alanı ve kompakt ayak izi sunar.

Malzeme, Kaplama ve Pasif İntermodülasyon Hususları

Konektör gövde malzemesi ve kaplama kalitesi hem mekanik dayanıklılığı hem de elektriksel performansı doğrudan etkiler. Altın kaplama, temas yüzeyindeki oksidasyona karşı direnç gösterirken pirinç, tekrarlanan diş açma döngüleri için sağlam bir taban sağladığından, altın veya gümüş kaplamalı merkezi kontaklara sahip pirinç gövdeler, SMA, N tipi ve TNC adaptörler arasında ortak seçim olmaya devam ediyor.

Telekomünikasyon baz istasyonu ve tekrarlayıcı uygulamalarında, zayıf bir mekanik bağlantı veya tutarsız kaplama, bitişik kanallara müdahale eden istenmeyen ara modülasyon ürünleri üretebileceğinden, pasif ara modülasyon performansı özel bir sorun haline gelir. Bu sektöre hizmet veren üreticiler genellikle bitmiş adaptörleri, parçalar müşteriye gönderilmeden önce standart ağ analiz cihazı taramalarının yanı sıra pasif bir intermodülasyon analiz cihazında test eder.

Paslanmaz Çelik ve Pirinç Gövdeler

Paslanmaz çelik gövdeler, kıyı veya denizdeki kurulumlar ve neme ve tuzlu havaya maruz kalan dış mekan baz istasyonu sahaları için korozyon direncini artırırken, pirinç gövdeler, ağırlığın ve işleme maliyetinin aşırı korozyon direncinden daha önemli olduğu genel iç mekan ve laboratuvar ortamları için standart seçim olmaya devam ediyor.

RF Adaptörü Üreticisi veya Tedarikçisiyle Çalışmak

Bir RF adaptör üreticisinin seçilmesi, veri sayfasındaki parça numarasından fazlasının kontrol edilmesini gerektirir. Test kapasitesi, kaplama tutarlılığı ve özel RF adaptör taleplerini destekleme yeteneği, bir tedarikçinin belirli bir projenin frekans, güç ve montaj gereksinimlerini ne kadar güvenilir bir şekilde karşılayabileceğini şekillendirir.

Ningbo Hanson Communication Technology Co., Ltd., üretim aşamalarını ayrı satıcılara dış kaynak sağlamak yerine kendi işleme, elektrokaplama ve montaj atölyelerini işleten RF adaptör fabrikasının bir örneğidir. Şirket, RF koaksiyel konnektörlere, adaptörlere, yüksek frekanslı kablo düzeneklerine ve düşük intermodülasyonlu kablo düzeneklerine odaklanıyor ve şirket içi üretimini desteklemek için istikrarlı tedarikçilerden oluşan bir ağla çalışıyor. Bu tür bir üreticinin ürünleri, sevk edilen her parçada tutarlı elektrik performansının mekanik uyum kadar önemli olduğu sektörlerde, iletişim baz istasyonlarında, havacılık ekipmanlarında ve tıbbi cihaz muhafazalarında yaygın olarak kullanılmaktadır.

Bir RF adaptörü tedarikçisini değerlendirirken mühendisler genellikle fabrikanın belirli bir çizim veya örnek etrafında oluşturulmuş OEM RF adaptör programlarını destekleyip desteklemediğini, bitmiş parça doğrulaması için ağ analizörü veya pasif intermodülasyon test cihazı gibi şirket içi test ekipmanının mevcut olup olmadığını ve tedarikçinin standart katalog yapılandırmasının dışında kalan özel RF adaptörü isteklerini nasıl ele aldığını sorar. Kendi işleme ve kaplama atölyelerini işleten bir üretici, genellikle tüm üretim süreci boyunca sıkı toleransları koruma konusunda, tamamen dışarıda işlemeye dayanan bir üreticiden daha iyi bir konumdadır.

RF Koaksiyel Adaptörler için Kurulum ve Tork En İyi Uygulamaları

Doğru kurulum tekniği hem sinyal kalitesini hem de konnektör ömrünü korur ve erken konnektör aşınmalarının çoğu, montaj sırasında aşağıdaki adımlardan birinin atlanmasına kadar uzanır.

1. Herhangi bir adaptörü bağlamadan önce birleşme arayüzünü kir, nem veya hasarlı dişler açısından inceleyin.
2. Bağlantı somununun çapraz vidalanmasını önlemek için konektörü vida takmadan önce düz bir şekilde hizalayın.
3. Önce dişli konnektörleri elle sıkın, ardından konnektör tipinin bir tork değeri belirttiği yerde kalibre edilmiş bir tork anahtarı uygulayın.
4. Sıkma sırasında kabloyu bükmekten kaçının çünkü tork, kablo kılıfı yerine bağlantı somunu üzerinden aktarılmalıdır.
5. Arayüzde devam eden mekanik gerilimi önlemek için sabit kurulumlarda kablo ağırlığını konektörün yakınında destekleyin.
6. Temas yüzeylerini tozdan ve nemden uzak tutmak için kullanılmayan adaptörleri koruyucu kapaklarla birlikte saklayın.

BNC gibi bayonet tarzı konektörler yalnızca çeyrek dönüşlü bir itme ve döndürme hareketine ihtiyaç duyar ve bir bayonet arayüzüne dişli sıkma eyleminin zorlanması, bağlantıyı geliştirmek yerine kilitleme yuvalarına zarar verebilir.

Sıkça Sorulan Sorular

• S1: RF koaksiyel adaptör nedir?

  C: Cinsiyet, konnektör ailesi veya yön açısından farklılık gösteren iki koaksiyel arayüzü birleştirmek için kullanılan kısa bir konnektör gövdesidir ve uyumsuz kabloların ve ekipmanların özel bir kablo düzeneği olmadan bağlanmasına olanak tanır.

• S2: Erkek-dişi RF koaksiyel adaptör ne için kullanılır?

  C: Erkek arayüzünü dişi arayüze veya tersine dönüştürür; genellikle iki erkek uçlu kabloyu birleştirmek veya dişi jaka kullanılabilir bir erkek bağlantı noktası vermek için kullanılır.

• S3: 4 delikli flanş adaptörü nedir?

  C: Bölme ve mahfaza geçiş uygulamaları için güvenli, dönmeyen bir sabitleme noktası sağlayan, tek dişli somun yerine dört vidalı flanşa sahip bir panel montaj adaptörüdür.

• S4: SMA ve BNC konnektörleri arasındaki fark nedir?

  C: SMA küçük dişli bir bağlantı kullanır ve daha geniş bir frekans aralığını kapsar; BNC ise hızlı bir bayonet kilidi kullanır ve daha düşük frekanslarda çalışan tezgah cihazlarında yaygındır.

• S5: SMA kablosunu doğrudan N tipi bir antene bağlayabilir miyim?

  C: Doğrudan değil, çünkü iki konnektör ailesi boyut ve diş açısından farklılık gösteriyor ancak SMA'dan N'ye adaptör, yeni bir kablo düzeneğine ihtiyaç duymadan iki arayüz arasında köprü oluşturuyor.

• S6: SMA'dan MMCX'e adaptör ne için kullanılır?

  C: GPS ve kablosuz modüllerde yaygın olan kompakt bir MMCX pigtail'i, modül bağlantısını yeniden lehimlemeden SMA sonlu bir antene veya test kablosuna bağlar.

• S7: Doğrudan üretici misiniz yoksa ticaret şirketi misiniz?

  C: Ningbo Hanson Communication Technology Co., Ltd. kendi işleme, elektrokaplama ve montaj atölyelerini işletmektedir ve kendi RF konnektörü ve adaptör ürünlerini üretip tedarik etmektedir.

• S8: Hangi ürünleri sağlayabilirsiniz?

  C: Ana ürünler RF koaksiyel konnektörler, erkekten dişiye RF koaksiyel adaptör ve 4 delikli flanş adaptör konfigürasyonlarını içeren adaptörler, yüksek frekanslı kablo düzenekleri ve düşük modülasyonlu kablo düzenekleridir.

• S9: Özelleştirilmiş RF adaptörleri yapabilir misiniz?

  C: Evet, özel RF adaptörü ve OEM RF adaptörü talepleri müşteri çizimlerine veya örneklerine göre geliştirilir ve üretilir.

• S10: Şirketiniz ürün kalitesini nasıl sağlıyor?

  C: Her üretim süreci, hat içi denetimi içerir ve bitmiş parçalar, şirket içi ağ analizörü ve pasif intermodülasyon test ekipmanı tarafından desteklenen, müşteri gereksinimlerine uygun, kapsamlı bir denetim sürecinden geçer.

• S11: Mallarınızı ağırlıklı olarak nereye ihraç ediyorsunuz?

  C: Ürünler Amerika Birleşik Devletleri, Almanya, Japonya, İspanya, İtalya, İngiltere, Güney Kore, Avustralya ve Kanada dahil olmak üzere düzinelerce ülkeye ihraç edilmektedir.

• S12: Bir soruşturma gönderdikten sonra yanıt almamız ne kadar sürer?

  C: Sorular genellikle alındıktan sonraki on iki saat içinde yanıtlanır.
