RF Adaptörü ve RF Konektörü: Fark Nedir?

RF Adaptörü RF Konektörüne Karşı: Temel Fark

Bir RF konektörü, bir sinyal yolunu tamamlamak için bir kabloyu veya ekipman bağlantı noktasını sonlandırır. RF Koaksiyel Adaptör Farklı türdeki, cinsiyetteki veya arayüz standartlarındaki iki konnektörü aralarında kablo olmadan birleştirir. Kısacası, bir konnektör bir sinyal yolunu sonlandırır ve bir koaksiyel adaptör, mevcut iki konnektör arasındaki uyumsuzluğu ortadan kaldırır.

Bu ayrım en çok, bir projenin karma donanım içerdiği durumlarda önemlidir. Bir test tezgahı, test edilen cihazdaki N-Tipi kablolamayla eşleştirilmiş ölçüm ekipmanındaki SMA bağlantı noktalarını kullanabilir ve RF Koaksiyel Adaptör, her iki kabloyu da yeniden yapılandırmadan bu boşluğu kapatan şeydir. Öte yandan konektörler, başlangıçtan itibaren belirli bir kabloya, bağlantı noktasına veya montaj stiline uyacak şekilde tasarım aşamasında seçilir.

RF koaksiyel adaptörlere ve konektörlere dayanan ortak sektörlerde 100 üzerinden açıklayıcı kullanım endeksi

RF Konektörü Sinyal Yolunda Ne Yapar?

RF konektörü bir kablonun ucuna veya doğrudan bir ekipman bağlantı noktasına bağlanarak sinyalin minimum kayıpla hareket etmesini sağlayan fiziksel ve elektriksel bağlantıyı oluşturur. Yaygın seriler arasında BNC, TNC, N-Tipi, SMA ve 7/16 DIN yer alır; bunların her biri belirli bir pin boyutu, diş modeli ve çoğu iletişim ve test ekipmanında bulunan yaygın olarak kullanılan 50 ohm rf koaksiyel adaptör standardı gibi empedans değeri etrafında oluşturulmuştur.

Konektör Serileri Neden Değiştirilemez?

Her konnektör serisi, sabit bir mekanik ve elektriksel spesifikasyona göre üretilmiştir; bu, bir SMA bağlantı noktasının, arada bir adaptör olmadan doğrudan bir N-Tipi kablo ucuyla eşleştirilemeyeceği anlamına gelir. Frekans aralığı, seriler arasındaki en belirgin farklardan biridir, çünkü daha küçük pin geometrileri genellikle daha düşük kayıpla daha yüksek frekanslı sinyalleri destekler.

RF sistemlerinde kullanılan ortak konnektör serileri için gigahertz cinsinden yaklaşık üst frekans aralığı

RF Koaksiyel Adaptörün Farklı Yaptığı Şeyler

RF Koaksiyel Adaptör, iki uyumsuz konnektör arayüzünü birleştirmek için tasarlanmış kısa, kablosuz bir bileşendir. Bir konnektör serisini diğerine dönüştürebilir, cinsiyeti erkekten dişiye değiştirebilir veya düz bir arayüzü dik açılı veya flanşlı montaj formatına değiştirebilir. Kendine ait bir kablo taşımadığından, koaksiyel adaptör genellikle kurulum veya test sırasında keşfedilen arayüz uyumsuzluğunu çözmenin en hızlı yoludur.

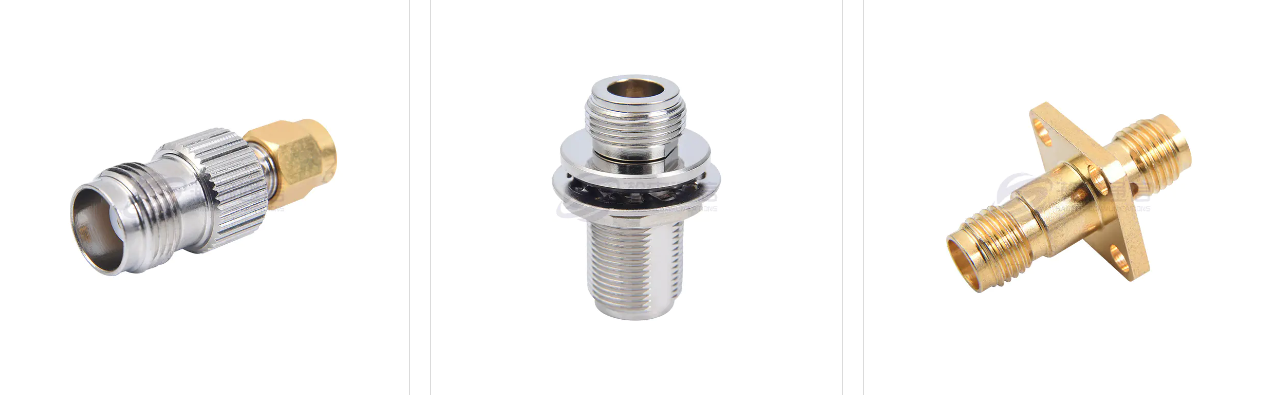

Ortak Adaptör Yapılandırmaları

N-Tipi'nden SMA'ya gibi bir konnektör standardını diğerine değiştiren seri dönüştürme adaptörleri
Belirli bir seri için erkekten kadına veya kadından kadına geçiş yapan cinsiyet değiştirme adaptörleri
Dar ekipman muhafazalarında kablo yönlendirmesini yeniden yönlendiren dik açılı adaptörler
Sabit bir bağlantı noktası için doğrudan ekipman paneline cıvatalanan flanş montajlı koaksiyel adaptör stilleri

Anten besleme hatları üzerinde çalışan alıcılar, sabit bir panel bağlantısının ayrı bir kablo standardını karşılaması gereken anten sistemi yapıları için sıklıkla bir RF koaksiyel adaptör belirtirken, laboratuvar ortamları, hassasiyetin ve düşük ekleme kaybının her ikisinin de önemli olduğu mikrodalga test ekipmanı için sıklıkla bir RF adaptörüne ihtiyaç duyar.

Erkek - Dişi RF Koaksiyel Adaptör Yapılandırmaları ve Kullanımları

Konektör cinsiyeti, bir konektörün erkek olarak bilinen açıkta bir orta pime mi yoksa dişi olarak bilinen bir alıcı sokete mi sahip olduğunu ifade eder. bir Erkek - Dişi RF Koaksiyel Adaptör yeni bir kablo gerektirmeden bağlantının bir ucundaki cinsiyeti tersine çevirir, bu da onu kurulum ve onarım işlerinde en çok talep edilen adaptör türlerinden biri haline getirir.

Cinsiyet Değişikliği Adaptörü Bir Uyumsuzluğu Çözdüğünde

Bu konfigürasyon en sık iki kablonun her ikisi de erkek konnektörlerde sonlandığında ve doğrudan birleştirilmesi gerektiğinde veya kablonun cinsiyeti bağlanması gereken ekipman portuyla eşleşmediğinde ortaya çıkar. Teknisyen, kablo düzeneğini değiştirmek yerine küçük bir adaptör takıp bağlantıyı yerinde tamamlayabilir.

Ortak erkekten dişiye RF koaksiyel adaptör formatları ve her birinin tipik olarak uygulandığı yerler
Biçim	Arayüz Değişikliği	Tipik Uygulama
Düz Erkekten Kadına	Aynı seri, yalnızca cinsiyet	İki erkek sonlandırılmış kablonun birleştirilmesi
Dik Açı Erkekten Kadına	Aynı seri, cinsiyet ve açı	Sınırlı kablo açıklığına sahip sıkı muhafazalar
Çapraz Serisi Erkekten Kadına	Seri ve cinsiyet birleştirildi	Farklı standartlarda karma ekipman yapıları

RF Koaksiyel Adaptörün pratik özellikleri açısından bir konnektörden ve tam kablo düzeneğinden ne kadar farklı olduğunu karşılaştırmak için aşağıdaki radar şeması, sinyal yolu sürekliliği, arayüz esnekliği, kurulum basitliği, mekanik dayanıklılık ve frekans aralığı kapsamı açısından üçünü de sıralıyor.

Ortak önceliklere göre RF konektörü, RF koaksiyel adaptör ve kablo düzeneği için sıfırdan ona kadar karşılaştırma ölçeği

4 Delikli Flanş Adaptörü: Panel Montaj Uygulamaları

A 4 Delikli Flanş Adaptörü konnektör gövdesinin etrafında düzenlenmiş dört montaj deliği kullanır, böylece doğrudan bir ekipman paneline veya bölmeye cıvatalanabilir. Bu, düzenli hareket, sıcaklık değişimi veya dış mekana maruz kalan ekipmanlarda önemli olan, serbest yüzen bir kablo bağlantısı yerine sabit, titreşime dayanıklı bir bağlantı noktası oluşturur.

Bu Montaj Stilinin Tipik Olarak Kullanıldığı Yerler

Baz istasyonu ekipmanı, havacılık panelleri ve test ekipmanı rafları genellikle 4 delikli flanş adaptörü kullanır çünkü cıvata düzeni, konnektörün tekrarlanan kablo bağlantı ve bağlantı kesme döngüleri altında hizalı kalmasını sağlar. Cıvata aralığı belirli bir konnektör serisinde standartlaştırılmıştır, böylece panel kesimleri donanım sahaya gelmeden önce planlanabilir. Bu flanş stili, baz istasyonu yapılarında N-Tipi ve 7/16 DIN arayüzleriyle ve daha küçük test ve ölçüm panellerinde SMA veya TNC arayüzleriyle sıklıkla eşleşir.

Flanş Adaptörü Etrafında Panel Kesiğinin Planlanması

Panel kalınlığı ve cıvata deliği aralığının kurulumdan önce flanş spesifikasyonuna uyması gerekir; çünkü uyumsuz bir kesik, konektörün belirli bir açıyla oturmasına veya panel yüzeyine tam olarak oturamamasına neden olabilir. Bir paneli kesmeden önce bu boyutların bir tedarikçiyle teyit edilmesi, kurulum programında daha sonra yeniden çalışma yapılmasını önler.

RF Koaksiyel Adaptörleri, RF Konnektörlerini ve Kablo Düzeneklerini Karşılaştırma

Bu üç bileşen genellikle birlikte gruplandırılır, ancak her biri bir sinyal yolu içinde ayrı bir rol oynar. Aşağıdaki tablo bunların birincil işlevlerini ve tipik kullanım durumlarını sıralamaktadır.

Tipik bir sinyal yolu içindeki RF konnektörlerinin, RF koaksiyel adaptörlerin ve kablo düzeneklerinin genel karşılaştırması
Bileşen	Birincil İşlev	Tipik Kullanım Durumu	Kablo Gerekli
RF Konektörü	Bir sinyal yolunu tamamlamak için bir kabloyu veya bağlantı noktasını sonlandırır	Kablo uçları, ekipman bağlantı noktaları, anten terminalleri	Doğrudan eklendi
RF Koaksiyel Adaptör	Birbirine uymayan iki konnektör tipini kablo olmadan birleştirir	Farklı standartlar arasında arayüz dönüşümü	Hayır
Kablo Montajı	İki ayrı nokta arasında sinyal taşır	Uzun mesafe koşuları ve baz istasyonu bağlantıları	Evet

Bir Proje İçin Adaptör ve Konektör Arasında Nasıl Seçim Yapılır

Kaynak bulma kararlarının çoğu, arayüz uyumsuzluğunun halihazırda mevcut olup olmadığına veya bir sistemin sıfırdan tasarlanıp tasarlanmadığına bağlıdır. Aşağıdaki noktalar iki durumu ayırmaya yardımcı olur.

Bir kablo zaten bir konnektör tipinde bitiyorsa ve ekipman başka bir konnektör tipini kullanıyorsa, RF Koaksiyel Adaptör bu boşluğu doğrudan kapatır
Yeni bir kablo tertibatı yapılıyorsa, konnektör başlangıçtan itibaren ekipman portuyla eşleşecek şekilde seçilmelidir.
Panele monte ekipman için 4 Delikli Flanş Adaptörü, kablolar çıkarılabilirken arayüzü sabit tutar
Yüksek frekanslı RF adaptör uygulaması gibi yüksek frekanslı çalışmalar için empedans ve konnektör serilerinin eşleştirilmesi, düşük frekanslı test kurulumlarından daha önemlidir.

Frekans ve Empedans Hala İlk Sırada

Bileşenin adaptör veya konnektör olmasına bakılmaksızın empedans ve frekans değeri her türlü seçim için başlangıç noktası olarak kalır. Çoğu iletişim ve test sistemi 50 ohm empedansa göre standartlaşır, bu nedenle mikrodalga test ekipmanı için RF adaptörünün veya 5G iletişim ekipmanı için RF adaptörünün sistemin geri kalanının empedansıyla eşleştiğinin doğrulanması, kurulumun ilerleyen aşamalarında yansıma ve sinyal kaybı sorunlarını önler.

Bir Üreticiden RF Koaksiyel Adaptör Tedariği

RF koaksiyel adaptör tedarikçisiyle çalışan alıcılar genellikle tutarlı konnektör serileri, esnek cinsiyet ve montaj konfigürasyonları ve projeye özel yapılar için destek ararlar. Özel bir RF koaksiyel adaptör üreticisinden kaynak almak, özellikle bir projenin belirli bir flanş cıvata modeli veya alışılmadık bir seri dönüştürme gibi standart katalog listelerinin dışında kalan bir konfigürasyona ihtiyaç duyması durumunda yararlı olur.

Ningbo Hanson Communication Technology Co., Ltd., RF koaksiyel konektörler, adaptörler ve kablo düzeneklerinde 30 yılı aşkın deneyime sahip bir Çin Erkekten Kadına RF Koaksiyel Adaptör Üreticisi ve Toptan 4 Delikli Flanş Adaptör Fabrikasıdır. Şirket, istikrarlı bir tedarikçi ağı tarafından desteklenen kendi işleme atölyesini, elektrokaplama atölyesini ve montaj atölyesini işletmektedir. Temel ürünler arasında RF koaksiyel konnektörler, adaptörler, yüksek frekanslı kablo düzenekleri ve düşük intermodülasyonlu kablo düzeneklerinin yanı sıra projeye özel gereksinimler için özelleştirilmiş yapılar yer alır. Bu ürünler, diğer teknik alanların yanı sıra havacılık, iletişim baz istasyonu ve tıbbi ekipman uygulamalarına da hizmet vermektedir.

RF Koaksiyel Adaptörlere olan talep, özellikle 5G altyapı dağıtım döngüleri civarında, yıl boyunca sabit kalmak yerine ağ oluşturma faaliyetlerini takip etme eğilimindedir. Aşağıdaki çizgi grafik, son ağ genişleme faaliyetlerine bağlı tipik sipariş akışına dayalı genel bir talep modelini yansıtmaktadır.

Ağ dağıtım etkinliğine bağlı genel modeli yansıtan, on iki aylık bağıl talep endeksi

Özel RF Koaksiyel Adaptörleri Tedarik Ederken Pratik Hususlar

Siparişin ister tek bir konfigürasyon, ister devam eden bir tedarik düzenlemesi olsun, birkaç kontrol, kaynak bulma kararlarını daha sorunsuz hale getirme eğilimindedir.

1

Farklı serilerden görsel olarak benzer konektörler adaptör olmadan nadiren uyumlu olduğundan, arayüzün her iki tarafında tam konektör serisini doğrulayın.

2

50 ohm RF koaksiyel adaptörü aynı standartta üretilmiş ekipmanlarla eşleştirilmiş halde tutarak empedansı tam sinyal yolu boyunca eşleştirin.

3

Özellikle cıvata deseni ve panel kalınlığının uyumu etkilediği 4 Delikli Flanş Adaptörü siparişinde cinsiyeti ve montaj stilini açıkça belirtin.

4

Daha düşük frekans kullanımına yönelik olarak derecelendirilen bileşenler, yüksek frekanslı RF adaptörü uygulamalarında iyi performans göstermeyebileceğinden amaçlanan frekans aralığını önceden paylaşın.

Özel Yapılarda Bir Tedarikçiyle Çalışmak

Kaynak bulma sürecinin başlarında çizimlerin, referans örneklerinin veya mevcut konektör parça numaralarının paylaşılması, üreticinin üretim başlamadan önce uyumluluğu onaylamasına yardımcı olur ve bu da sahaya uyumsuz bir konfigürasyonun gelme olasılığını azaltır.

Sıkça Sorulan Sorular

RF adaptörü ile RF konektörü arasındaki fark nedir?

RF Koaksiyel Adaptör, uyumsuz iki konnektörü kablo olmadan birleştirir; RF konnektörü ise bir sinyal yolunu tamamlamak için bir kabloyu veya bağlantı noktasını sonlandırır.

Erkek-dişi RF koaksiyel adaptör ne işe yarar?

Erkekten Dişiye RF Koaksiyel Adaptör, bağlantının bir ucundaki konnektörün cinsiyetini tersine çevirir ve iki erkek sonlandırılmış kablonun yeni bir kablo düzeneği olmadan birleşmesine olanak tanır.

4 delikli flanş adaptörü ne için kullanılır?

4 Delikli Flanş Adaptörü, dört montaj deliği kullanarak ekipman paneline cıvatalanarak baz istasyonu ve test ekipmanı yapıları için sabit bir bağlantı noktası oluşturur.

RF koaksiyel adaptörler belirli uygulamalar için özelleştirilebilir mi?

Özel bir RF koaksiyel adaptör üreticisi genellikle proje çizimlerine veya referans örneklerine göre seriyi, cinsiyeti ve montaj stilini ayarlayabilir.

RF koaksiyel adaptör üreticileri genellikle hangi sipariş miktarlarını destekler?

Çin'deki alıcıların güvendiği bir RF adaptörü üreticisiyle çalışarak, sipariş miktarları genellikle parça karmaşıklığına ve her konfigürasyon için malzeme bulunabilirliğine göre ayarlanır.

Üreticiler RF koaksiyel adaptör kalitesini göndermeden önce nasıl kontrol ediyor?

Kontroller genellikle gelen malzeme muayenesinde, proses üretim kontrollerinde ve parçalar sevkıyat için paketlenmeden önceki son muayene aşamasında gerçekleştirilir.
