Hermetik Olarak Yalıtılmış Konektör Nedir ve Neden Önemlidir?

Hızlı Cevap: Hermetik Olarak Yalıtılmış Konektör Nedir?

A hermetik olarak kapatılmış konnektör kontaklarının etrafında kalıcı bir camdan metale veya camdan sinterlenmiş conta ile yapılmış, nemin, gazın ve kirletici maddelerin kapalı bir muhafazaya geçmesini engelleyen gaz geçirmez bir bariyer oluşturan bir konektördür. Bu, yüksek güvenilirliğe sahip elektroniklerde önemlidir, çünkü havacılık ekipmanları, uydular, iletişim baz istasyonları, deniz altı elektroniği ve tıbbi cihazlar gibi sistemler genellikle sabit bir iç atmosferin korunmasına bağlıdır ve çok küçük bir sızıntı yolu bile korozyona, sinyal bozulmasına veya ürünün ömrü boyunca tamamen arızaya yol açabilir.

Bu sızdırmazlık yönteminin merkezinde RF Cam Sinterlenmiş Mühürlü İzolatör Hem merkezi kontak pimini elektriksel olarak izole eden, hem de dış kabuğa karşı fiziksel contayı oluşturan, erimiş cam yalıtımlı bir gövde. Aşağıdaki bölümler bunun nasıl çalıştığını, nerede uygulandığını ve standart, hermetik olmayan konektörlerle nasıl karşılaştırıldığını açıklamaktadır.

Hermetik konnektör, elastomer conta yerine kaynaşmış cam veya cam seramik contaya dayanır.
RF Cam Sinterlenmiş Mühürlü İzolatör, tek bir bileşende hem elektrik yalıtımı hem de gaz sızdırmazlığı sağlar.
Hermetik konektörler genellikle vakumlu, basınçlı veya çevresel olarak yalıtılmış muhafazalar için belirtilir.
Standart konektörler genellikle günlük, aşırı olmayan ortamlara daha uygun olan daha yumuşak contalara dayanır.

Hermetik Olarak Yalıtılmış Bir Konektör Nasıl Çalışır?

Tipik bir hava geçirmez şekilde kapatılmış konnektörde, merkez kontak pimi, imalat sırasında ısı kullanılarak doğrudan metal kabuğa kaynaştırılan bir cam veya cam-seramik yalıtkandan geçer. Cam soğudukça hem pim hem de çevredeki metal gövde ile sürekli, boşluksuz bir bağ oluşturur; bu bağ genellikle "pim" olarak tanımlanır. camdan metale mühürlü konektör inşaat. Kauçuk veya silikon contanın aksine, bu kaynaşmış cam conta, contasını korumak için sıkıştırmaya veya esnekliğe dayanmaz; bu da hermetik contaların uzun servis süreleri ve geniş sıcaklık dalgalanmaları boyunca dayanma eğiliminde olmasının bir nedenidir.

Cam yoğun, gözeneksiz bir yapıya sinterlendiğinden veya kontrollü ısı altında kaynaştırıldığından, ortaya çıkan yalıtkan, standart konektörlerde kullanılan tipik polimer yalıtımından çok daha etkili bir şekilde gaz ve nem nüfuzuna karşı direnç gösterir. Bu sinterleme işlemi aynı zamanda endüstrinin bu bileşeni özellikle RF koaksiyel hermetik konektörlerin içinde kullanıldığında sıklıkla RF Cam Sinterlenmiş Yalıtkan Yalıtkan olarak adlandırmasının nedenidir.

Sızdırmazlık Mekanizmasının Temel Elemanları

Contanın dış sınırını oluşturan metal bir kabuk veya mahfaza
Cam izolatörden geçen bir merkez kontak pimi
Pimi kabuğa bağlayan kaynaşmış cam veya cam seramik gövde
Sızdırmaz ek parçayı konektör gövdesine veya mahfaza duvarına bağlayan bir kaynak veya sert lehim bağlantısı

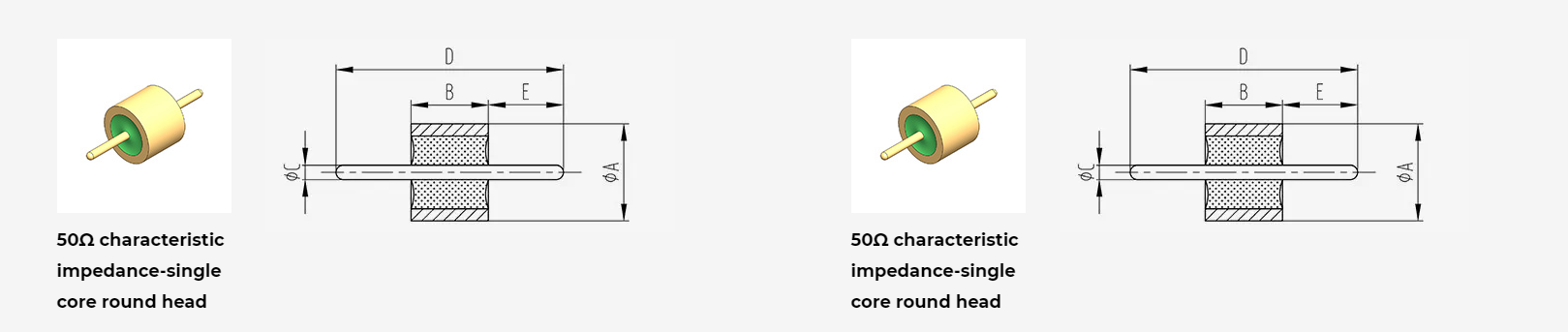

RF Cam Sinterlenmiş Mühürlü İzolatör Nedir?

bir RF Cam Sinterlenmiş Mühürlü İzolatör RF hermetik konektörün içindeki, merkez iletkeni dış kabuktan ayıran ve aynı zamanda gaz sızdırmaz contayı oluşturan erimiş cam bileşendir. Üretim sırasında, cam tozu veya önceden şekillendirilmiş cam halkalar, konektör kabuğunun içindeki merkez pimin etrafına yerleştirilir, ardından cam eriyene ve hem pime hem de kabukla birleşinceye kadar ısıtılır ve soğuduktan sonra tek bir katı yalıtım ve sızdırmazlık yapısı oluşturulur.

Bu bileşenin radyo frekansı performansı için kontrollü bir dielektrik aralığını koruması ve aynı zamanda hermetik bir sızdırmazlık sağlaması gerektiğinden, bazen aşağıdaki gibi ilgili terimler altında pazarlanmaktadır: cam mühürlü RF konektörü yalıtım veya sadece camdan hermetik bir parça. Yalıtkan geometrisi, cam bileşimi ve pim çapının tümü empedans kontrolünü etkiler; bu nedenle RF hermetik bileşenleri tipik olarak ayrı parçalar yerine uyumlu bir elektrik ve mekanik sistem olarak tasarlanıp test edilir.

Neden Cam Diğer Yalıtım Malzemelerine Göre Seçildi?

Cam, metale uygun şekilde kaynaştırıldığında sürekli, gözeneksiz bir yalıtım oluşturur
Cam geniş bir sıcaklık aralığında stabil dielektrik özelliklerini korur
Camdan metale contalar sıkıştırmaya bağlı değildir, bu nedenle zamanla sızdırmazlık gevşemesine daha az eğilimlidirler
Sinterlenmiş cam, tutarlı RF empedansı için gereken sıkı boyut kontrolünü destekler

Hermetik ve Standart Konektör: Özellik Karşılaştırma Tablosu

Aşağıdaki tablo, hermetik olarak yalıtılmış konektörler ile standart, hermetik olmayan konektörler arasındaki genel farkları özetlemektedir. Gerçek performans, üretici tarafından uygulanan spesifik tasarıma, malzemelere ve testlere bağlıdır.

Tipik hermetik olarak kapatılmış konnektör ile standart konnektör özelliklerinin genel karşılaştırması.
Özellik	Hermetik Olarak Yalıtılmış Konektör	Standart Konnektör
Sızdırmazlık Yöntemi	Erimiş cam veya cam seramik conta	Elastomer conta veya O-ring
Gaz ve Neme Dayanım	Çok yüksek, gaz geçirmez conta	Orta, conta durumuna bağlıdır
Vakum Uyumluluğu	Vakum ortamlarına çok uygundur	Sınırlıdır, conta vakum altında bozulabilir
Sıcaklık Aralığı	Aşırı uçlarda geniş, kararlı	Daha dar, conta malzemesiyle sınırlıdır
Tipik Uygulamalar	Havacılık, uydular, tıbbi cihazlar, RF baz istasyonları	Genel iç ve hafif dış mekan elektroniği
Uzun Süreli Sızdırmazlık Kararlılığı	Genel olarak stabildir, kompresyon gevşemesi yoktur	Conta malzemesi eskidikçe azalabilir

Sızdırmazlık Performansı Karşılaştırıldığında

Aşağıdaki grafik, yaygın olarak tartışılan dört performans faktörüne göre hermetik olarak yalıtılmış konektörlerin standart konektörlerle göreceli, açıklayıcı bir karşılaştırmasını sunmaktadır.

Hermetik olarak kapatılmış konektörler dört faktörün tamamında yüksek puan alma eğilimindedir; bunun nedeni büyük ölçüde kaynaşmış cam contanın gaz sızdırmazlığını korumak için devam eden sıkıştırmaya bağlı olmamasıdır. Standart konektörler genel amaçlı ayarlarda hala iyi performans gösterebilir ancak sızdırmazlık performansları conta durumuna, kurulum torkuna ve zamanla çevreye maruz kalmaya daha yakından bağlıdır.

Hermetik Konnektör Yapısının Açıklaması

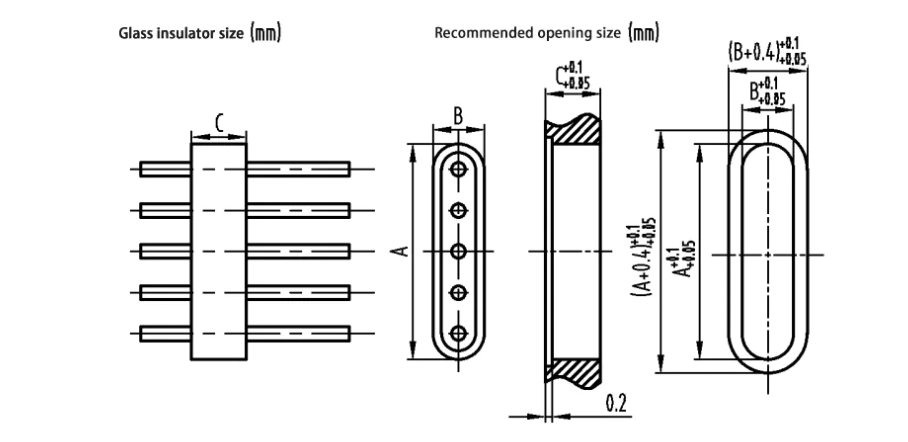

Aşağıdaki çizimde, tipik bir hermetik olarak yalıtılmış RF konektörünün genel yapısal düzeni ana hatlarıyla verilmekte ve dış kabuğun, cam contanın ve orta pimin birbiriyle nasıl ilişkili olduğu gösterilmektedir.

Hermetik Konnektör Düzenini Okuma

Bu düzende metal kabuk, yalıtılmış düzeneğin dış sınırını oluştururken sinterlenmiş cam conta, kabuğun içinde yer alır ve hem yuvaya hem de merkez kontak pimine doğrudan bağlanır. Montaj flanşı, konektörün bir mahfaza duvarına veya bölmeye kaynaklanmasına veya sert lehimlenmesine olanak tanır ve eşleşen uç, bir kablo düzeneğinin bağlanması için RF arayüzünü sağlar. Bu, bir sistemde kullanılan aynı temel düzenlemedir. hermetik RF geçiş konektörü Burada amaç, RF sinyalini gaz geçirmez bariyeri kırmadan kapalı bir duvar üzerinden geçirmektir.

Hermetik Yalıtımlı Konnektörlerin Kullanıldığı Yerler

Hermetik olarak kapatılmış konektörler çoğunlukla kontrollü bir iç atmosferin, vakumun veya uzun gözetimsiz hizmet ömrünün gerekli olduğu sistemlerde görülür. Aşağıdaki sütun grafiği, ortak sektörler genelinde genel, kesin olmayan bir kullanım modelini göstermektedir.

bir RF hermetik konnektör bileşenlerin fırlatma titreşimine, vakuma maruz kalmaya ve aşırı termal döngüye işlevsel bir arıza olmadan dayanması gereken havacılık ve uydu sistemlerinde sıklıkla belirtilir. İletişim baz istasyonları ve RF altyapısı da hassas RF yollarını dış mekan kabinlerindeki nem girişinden korumak için hermetik konektörlere güvenirken, tıbbi ekipmanlar da kapalı muhafazaların içindeki hassas elektronikleri korumak için benzer sızdırmazlık ilkelerini kullanıyor. Savunma sistemleri ve deniz altı veya petrol ve gaz ekipmanları, her ikisi de zorlu ortamlarda uzun vadeli sızdırmazlık bütünlüğüne bağlı olan ortak uygulama alanlarını tamamlamaktadır.

Çevresel Performans ve Güvenilirlik Hususları

Aşırı sıcaklıklar, konnektör sızdırmazlık performansını değerlendirmek için kullanılan en yaygın stres faktörlerinden biridir. Aşağıdaki çizgi grafik, sızdırmazlık performansının geniş bir çalışma sıcaklığı aralığında nasıl değişme eğiliminde olduğuna ilişkin genel bir eğilimi göstermektedir.

Hermetik olarak kapatılmış bir konektör, geniş bir çalışma sıcaklığı aralığı boyunca nispeten istikrarlı performansı koruma eğilimindedir, çünkü kaynaşmış cam conta, bir kauçuk conta gibi elastik geri kazanıma bağlı değildir. Standart konektörler orta sıcaklık aralıklarında iyi performans gösterebilir ancak koşullar aşırı sıcaklıklara doğru ilerledikçe sızdırmazlık performansında genellikle daha hızlı bir düşüş görülür.

Çok Faktörlü Karşılaştırma

Aşağıdaki radar grafiği, nem direncini, vakum uyumluluğunu, sıcaklık kararlılığını, titreşim direncini, uzun vadeli güvenilirliği ve RF sinyal tutarlılığını karşılaştırarak birkaç güvenilirlik faktörünü aynı anda bir araya getiriyor.

Bu faktörlerin çoğunda, hava geçirmez şekilde kapatılmış konektörler, özellikle neme dayanıklılık, vakum uyumluluğu ve uzun vadeli güvenilirlik açısından bir avantaja sahip olma eğilimindedir. Standart konektörler, uygulama için ilave sızdırmazlık performansının gerekli olmadığı, daha az zorlu ortamlar için hala makul bir seçim olabilir.

Üretim Sürecine Genel Bakış

Kesin işlem adımları üreticiye ve konektör tasarımına göre değişiklik gösterse de çoğu hermetik camdan metale conta, üretim sırasında büyük ölçüde benzer bir sırayı takip eder.

Metal kabuk, merkez pimi ve cam malzeme gerekli toleranslara göre hazırlanır ve temizlenir.
Kabuğun içindeki pimin etrafına cam tozu, bir cam ön kalıp veya bir cam halka yerleştirilir.
Düzenek, cam hem pime hem de kabuğa kaynaşana kadar kontrollü bir fırın döngüsünde ısıtılır.
Düzenek, cam ve metal arayüzündeki gerilimi azaltmak için kontrollü koşullar altında soğutulur.
Yalıtılmış parça, elektrik ve RF performans kontrollerinin yanı sıra tipik olarak bir helyum sızıntısı tespit yöntemi kullanılarak hermetiklik açısından test edilir.
Bitmiş hermetik parça kaynak yapılır, sert lehimlenir veya son konektöre veya geçiş muhafazasına başka şekilde entegre edilir.

Bu genel yaklaşım, son ürünün, temel bir geçiş için basit bir camdan metale yalıtımlı konektör veya belirli bir RF arayüzü ve montaj konfigürasyonu için tasarlanmış daha karmaşık, özel bir hermetik konektör olup olmadığına bakılmaksızın geçerlidir.

Uygulamanız için Hermetik Olarak Yalıtılmış Bir Konektör Nasıl Seçilir

Aşağıdaki adımlar, belirli bir sistem veya muhafaza için konnektör seçimine yaklaşmanın pratik bir yolunu özetlemektedir.

Sıcaklık aralığı, basınç koşulları ve vakuma maruz kalmanın beklenip beklenmediği de dahil olmak üzere çalışma ortamını tanımlayın.
Empedans, frekans aralığı ve sinyal türü dahil olmak üzere RF veya elektriksel performans gereksinimlerini onaylayın.
Bölme geçişi, panel montajı veya hat içi konnektör gövdesi gibi gerekli montaj konfigürasyonunu gözden geçirin.
Konektörü mevcut alanla eşleştirmek için pin sayısını, kontak aralığını ve kabuk boyutunu üreticiyle görüşün.
Sızdırmazlık performansının nasıl doğrulandığını anlamak için üretim sırasında kullanılan helyum sızıntısı tespiti gibi hermetiklik test yöntemlerini sorun.
Mevcut bir mahfazaya mı yoksa sıra dışı bir RF arayüzüne uyum sağlamak için özel bir hermetik konnektör tasarımının mı gerekli olduğunu düşünün.

Ningbo Hanson Communication Technology Co., Ltd. Hakkında

Ningbo Hanson Communication Technology Co., Ltd. bir hermetik olarak kapatılmış konnektör üreticisi Çin merkezli olup, iletişim bileşenlerinin üretimi, işlenmesi ve ticaretinde uzmanlaşmıştır. Şirket, RF koaksiyel konektörler, adaptörler ve kablo düzenekleri alanında, kendi işleme atölyesi, elektrokaplama atölyesi ve montaj atölyesinin yanı sıra bir grup yerleşik tedarikçi tarafından desteklenen 30 yılı aşkın birleşik deneyime sahiptir.

Ana ürünler arasında RF koaksiyel konnektörler, adaptörler, yüksek frekanslı kablo düzenekleri ve düşük intermodülasyonlu kablo düzeneklerinin yanı sıra, hermetik ve RF geçiş uygulamaları için RF Cam Sinterlenmiş Mühürlü Yalıtkan üreticisi olarak özel yetenek bulunmaktadır. Şirket ayrıca müşterilerin özel montaj, pin konfigürasyonu ve RF arayüzü gereksinimlerini karşılamalarına yardımcı olmak için özel hermetik konnektör tasarımı hizmetleri de sunmaktadır. Ningbo Hanson Communication Technology Co., Ltd.'nin ürünleri, sürekli süreç iyileştirmeye odaklanan bir mühendislik ekibi tarafından desteklenen havacılık, iletişim baz istasyonları, tıbbi ekipman ve diğer yüksek teknoloji alanlarında kullanılmaktadır.

Sıkça Sorulan Sorular

Hermetik olarak kapatılmış konektörler hakkında mühendisler ve alıcılar tarafından sorulan yaygın sorular.
S1: Hermetik olarak kapatılmış konnektör nedir? Hermetik olarak kapatılmış bir konnektör, temas noktalarının etrafında erimiş cam veya cam-seramik conta ile oluşturulmuş, nemin ve gazın kapalı bir muhafazaya girmesini önleyen gaz geçirmez bir bariyer oluşturan bir konnektördür.	S2: Hermetik konnektör nasıl çalışır? Merkez pimi, üretim sırasında metal kabuğa kaynaştırılan bir cam yalıtkandan geçerek, gaz sızdırmazlığını korumak için sıkıştırmaya dayanmayan sağlam, gözeneksiz bir conta oluşturur.
S3: Hermetik konektörler ne için kullanılır? Havacılık ve uzay sistemleri, uydular, iletişim baz istasyonları ve tıbbi ekipmanlar da dahil olmak üzere kontrollü bir iç atmosfer veya uzun vadeli sızdırmazlık bütünlüğü gerektiren uygulamalarda kullanılırlar.	S4: Neden cam yalıtımlı konektörler kullanılmalı? Cam yalıtımlı konektörler, conta bazlı tasarımlara göre neme ve gaz nüfuzuna daha etkili bir şekilde direnir ve geniş sıcaklık aralıklarında istikrarlı performansı koruma eğilimindedir.
S5: Camdan metale sızdırmazlık teknolojisi nedir? Camdan metale sızdırmazlık, camın ısı altında doğrudan metal bir pime ve kabuğa kaynaştırılarak kalıcı, gaz geçirmez bir yalıtım contası oluşturduğu bir üretim işlemidir.	S6: RF hermetik sızdırmazlık nedir? RF hermetik sızdırmazlık, mühürlü yalıtkanın aynı zamanda sinyal performansı için kontrollü empedansı da koruması gereken RF koaksiyel konektörlere özel olarak uygulanan camdan metale sızdırmazlığı ifade eder.
S7: Hermetik ve standart konnektörler arasındaki fark Hermetik bir konnektör, gaz sızdırmaz performans için kaynaşmış bir cam conta kullanırken, standart bir konnektör genellikle genel amaçlı ortamlara daha uygun bir elastomer conta kullanır.	S8: Hermetik geçişler nasıl üretiliyor? Hermetik geçişler, camın kontrollü ısı altında metal bir kabuk içindeki bir merkez pim etrafında eritilmesi ve ardından bitmiş parçanın hermetiklik ve elektriksel performans açısından test edilmesiyle yapılır.
