RF Konektörü Sinyal Zayıflaması? Sebepler ve Çözümler

İletişim ekipmanı, baz istasyonu sistemleri, test cihazları ve kablosuz modüller gibi uygulamalarda birçok mühendis ortak bir sorunla karşılaşır: sinyal cihaz ucunda normal olarak test eder, ancak bir RF konnektörünü bağladıktan sonra önemli ölçüde zayıflar ve hatta kararsız hale gelir.

Çoğu durumda sorun ekipmanın kendisinde değil, RF konektörünün yanlış seçilmesi, kurulması veya kullanılmasından kaynaklanmaktadır. Aşağıda, pratik mühendislik deneyimine dayanarak önemli RF konnektörü sinyal zayıflamasının yaygın nedenlerini ve ilgili çözümleri açıklayacağız.

1. Nedir RF Konektörü Sinyal Zayıflaması?
RF konnektörü sinyal zayıflaması, basitçe söylemek gerekirse, sinyal konnektörden geçtikten sonra gücün azalması ve kalitenin bozulması olgusudur. Bu genellikle sinyal gücünün azalması, iletişim mesafesinin kısalması, bit hata oranının artması, dalga biçimi bozulması ve sistem kararlılığının azalması şeklinde kendini gösterir. Yüksek frekanslı sistemlerde bu etki güçlendirilir ve tüm sistemin performansı doğrudan etkilenir.

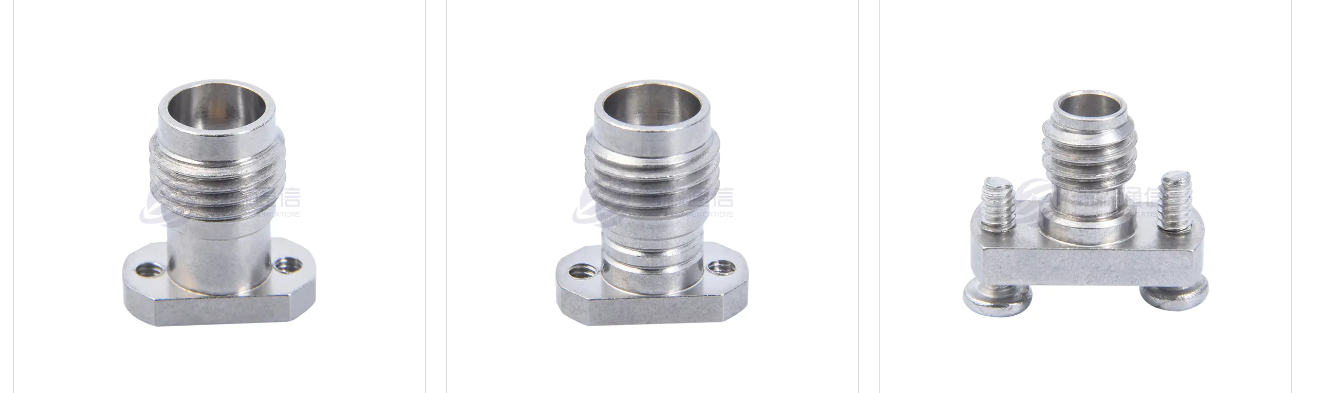

Yanlış Konektör Seçimi Sinyal Zayıflamasına Neden Olur
Çoğu proje, ilk tasarım aşamasında konnektörlerin frekans ve performans eşleşmesini gözden kaçırır. Farklı RF konnektör modelleri tanımlanmış çalışma frekansı aralıklarına sahiptir. Yüksek frekanslı bir sistemde daha düşük özellikli bir arayüzün kullanılması, kolaylıkla artan ekleme kaybına, empedans uyumsuzluğuna ve gelişmiş sinyal yansımasına yol açabilir. Ayrıca, 50 ohm'luk bir sistemde 75 ohm'luk bir arayüzün kullanılması yansıma kaybını önemli ölçüde artıracak ve sinyal kalitesinin düşmesine neden olacaktır.

Zayıf Temas Nedeniyle Sinyal Kaybı
RF konnektörleri, temas stabilitesi açısından son derece yüksek gereksinimlere sahip, yüksek hassasiyetli bileşenlerdir. Konektör tam olarak takılmamışsa, dişli arayüz sıkılmamışsa veya merkez pim kontağı dengesizse, bu durum kontak direncinin artmasına yol açacaktır. Artan temas direnci yalnızca sinyal kaybını arttırmakla kalmaz, aynı zamanda aşırı ısınmaya ve uzun vadeli performans düşüşüne de neden olabilir.

Yerleştirme ve Malzeme Kalitesi Sinyal İletimini Etkiler
Konektörün iç iletken malzemesi ve yüzey kaplaması sinyal iletimi üzerinde önemli bir etkiye sahiptir. Yüksek kaliteli RF konektörleri genellikle yüksek saflıkta bakır kullanır ve iletkenlik ve oksidasyon direnci sağlamak için altın veya gümüş kaplamalıdır. Kalitesiz kaplama ürünlerinin kullanılması kolayca yüzey oksidasyonuna, pürüzlü temas yüzeylerine ve artan dirence neden olabilir ve bu da uzun süreli kullanımda giderek daha yüksek ekleme kaybıyla sonuçlanır.

Çalışma Frekansı Konektör Tasarım Aralığını Aşıyor
Her RF konektörünün tanımlanmış bir maksimum çalışma frekansı sınırı vardır. Konektörlerin tasarım frekanslarının ötesinde kullanılması empedans uyumsuzluğuna, daha kötü dönüş kaybına ve sinyal bozulmasına neden olabilir. Bu özellikle frekans aralığı gereksinimlerinin daha da yüksek olduğu ve sistem gereksinimlerine tam olarak uyan konnektör spesifikasyonlarının gerekli olduğu 5G iletişimleri, milimetre dalga uygulamaları ve yüksek hassasiyetli test sistemleri için geçerlidir.

Yanlış kurulum işlemleri performansın düşmesine neden olur

RF konnektörlerinin kurulum süreci nihai sinyal performansını doğrudan belirler. Yaygın sorunlar arasında lehimleme sırasında izolasyonun hasar görmesine neden olan aşırı ısınma, ekranlama kesintilerine neden olan hatalı kıvrılma ve merkez iletkenin yanlış hizalanmasına neden olan standart dışı kablo sıyırma boyutları yer alır. Görünüşte küçük olan bu sorunlar, empedans sürekliliğini doğrudan bozarak ek sinyal kaybına neden olabilir.

2. Sebebin konnektörle ilgili sinyal zayıflaması olup olmadığı nasıl belirlenir?
Gerçek hata ayıklamada, konnektörü karşılaştırmalı test için doğrulanmış, nitelikli bir konnektörle değiştirebilirsiniz. Sinyal önemli ölçüde iyileşirse sorunun kaynağı belirlenebilir. Bağlayıcının performans durumunu doğrudan yansıtan ekleme kaybı, geri dönüş kaybı ve VSWR gibi parametreleri test etmek için bir ağ analizörü de kullanılabilir. Ayrıca arayüzün deformasyon, oksidasyon veya gevşeme açısından görsel olarak incelenmesi de çok etkili bir sorun giderme yöntemidir.
