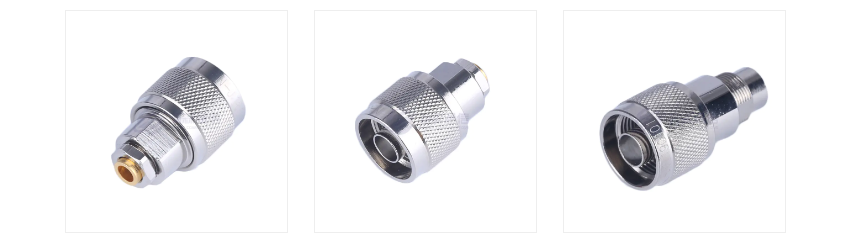

N tipi RF Koaksiyel Konektör nedir?

N tipi RF koaksiyel konnektör Bell Laboratuvarlarından Paul Neill tarafından 1940'larda tasarlanan evrensel dişli RF koaksiyel konnektördür ("N" soyadının ilk harfinden alınmıştır). Yüksek güç, düşük kayıp ve yüksek frekans özelliklerine sahiptir ve iletişim, radar, test cihazları ve diğer alanlarda yaygın olarak kullanılmaktadır.

1. N tipi konektörün temel özellikleri
(1) Frekans aralığı
Standart tip: 0~11 GHz (bazı hassas modeller 18 GHz'e ulaşabilir).
Yüksek performanslı tip (hassas N tipi gibi): 18 GHz'e kadar veya daha yüksek hızları (40 GHz gibi) destekler.

(2) Empedans uyumu
50Ω (ana akım, iletişim ve test ekipmanı için kullanılır).
75Ω (daha az yaygındır, video iletimi gibi belirli senaryolarda kullanılır).

(3) Yüksek güç taşıma
Ortalama güç: yüzlerce watt ila kilowatt (frekansa ve tasarıma bağlı olarak).
Tepe gücü: onlarca kilowatt'a kadar (kısa darbe uygulamaları).

(4) Dayanıklılık
Dişli bağlantı yapısı (BNC'den daha kararlı) ve güçlü titreşim direnci.
Metal kabuk (pirinç/paslanmaz çelik) iyi bir elektromanyetik koruma sağlar.

(5) Düşük kayıp
Ekleme kaybı: <0,1 dB@3 GHz (yüksek kaliteli model).
Gerilim duran dalga oranı (VSWR): <1,3:1 (hassas tip 1,1:1'e ulaşabilir).

2. N tipi konektörün yapısı
(1) Dış iletken (kabuk)
Metal malzeme (altın kaplama/gümüş kaplama/nikel kaplama), dişli tasarım sıkı bağlantı sağlar.
(2) İç iletken (merkez pin)
Düşük dirençli temas sağlayan altın veya gümüş kaplama.
(3) Yalıtım ortamı
Genellikle PTFE (politetrafloroetilen), yüksek sıcaklığa dayanıklı ve düşük dielektrik kaybıdır.
(4) Arayüz tipi
Erkek: orta pimli ve dış dişli.
Dişi: ortası delikli ve içten dişli.

3. N Tipi Konnektör Seçiminde Önemli Noktalar
Empedans Eşleştirme: 50Ω modeller tercih edilir (75Ω özellikle gerekli olmadığı sürece).
Frekans Gereksinimleri:
Genel Uygulamalar (<6 GHz): Standart N tipi.
Yüksek Frekans Uygulamaları (>11 GHz): Hassas N tipi (HPN serisi gibi).
Çevresel Uyumluluk:
Dış Mekan/Askeri Sınıf: Su geçirmez contalı (IP67 gibi) paslanmaz çelik bir muhafaza seçin.
Laboratuvar Uygulamaları: Altın kaplama modeller (temas direncini azaltır).
Arayüz Uyumluluğu:
Erkek-dişi konnektör eşleşmesine dikkat edin (erkek-dişi adaptörler gibi).

4. N-tipi RF Koaksiyel Konektörlerle İlgili Yaygın Sorunlar
(1). N tipi konektörler SMA'nın yerini alabilir mi?
Evet, ancak ödünleşimler var: N tipi konektörler daha iyi güç ve dayanıklılık sunar, ancak daha büyüktür ve yüksek yoğunluklu, minyatürleştirilmiş cihazlar için daha az uygundur. SMA konnektörleri yüksek frekanslı, kompakt tasarımlar (PCB modülleri gibi) için daha uygundur.

(2). N tipi konnektörlerin hasar görmesi nasıl önlenir?
Doğru işlem: Dişleri hizalayın ve sıkın (vidaları merkez pimi bükmeye zorlamaktan kaçının). Bir tork anahtarı kullanın (önerilen tork: 15~20 in-lb).

(3). N tipi konnektör düzenli bakım gerektirir mi?
Öneri: Temas yüzeyini düzenli olarak temizleyin (alkollü tozsuz bez). Dişlerin oksitlenip oksitlenmediğini kontrol edin (kaplama aşındığında değiştirin).
