RF Cam İzolatörü Nedir?

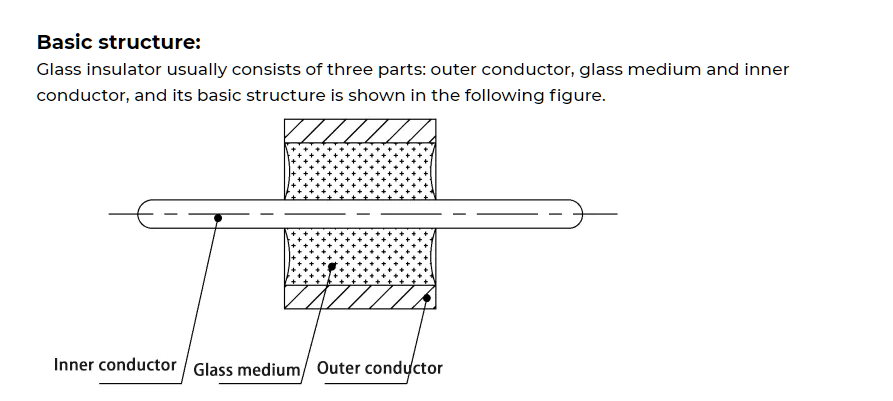

RF cam izolatör yüksek frekanslı (RF) sinyal iletimi için kullanılan yalıtkan bir destek elemanıdır. Esas olarak özel cam malzemelerden yapılmıştır ve mükemmel yüksek frekanslı yalıtım performansına, yüksek sıcaklık direncine ve mekanik dayanıma sahiptir. RF sinyallerinin verimli iletimini ve elektriksel izolasyonunu sağlarken iletkenleri desteklemek veya sabitlemek için iletişim baz istasyonlarında, radar sistemlerinde, uydu antenlerinde, yüksek frekanslı elektronik ekipmanlarda ve diğer alanlarda yaygın olarak kullanılır.

1. RF cam izolatörlerin özellikleri

(1) Yüksek frekanslı yalıtım performansı

Düşük dielektrik kaybı: Yüksek frekanslarda (MHz~GHz gibi) dielektrik kaybı son derece düşüktür ve sinyal zayıflamasını azaltır.
Yüksek dielektrik mukavemeti: Yüksek voltaja dayanıklıdır, RF sinyalinin bozulmasını veya sızmasını önler.

(2) Dayanıklılık

Yüksek sıcaklık dayanımı: -50°C~ 300°C aralığında stabil çalışabilir ve dış mekan baz istasyonları ve radarlar gibi zorlu ortamlar için uygundur.
UV ve korozyon direnci: Cam malzemenin eskimesi kolay değildir ve rüzgara, yağmura, tuz spreyine ve diğer ortamlara uzun süre maruz kalmaya uygundur.

(3) Mekanik özellikler

Yüksek mukavemet: İyi sıkıştırma ve bükülme direncine sahiptir ve antenlerin veya tellerin mekanik yüküne dayanabilir. Boyutsal kararlılık: Düşük termal genleşme katsayısı, sıcaklık değiştiğinde deforme olması kolay değildir, RF sisteminin stabilitesini sağlar.

(4) RF sinyal bütünlüğü

Düşük sinyal yansıması: pürüzsüz yüzey, RF sinyallerinin yansımasını ve girişimini azaltır.

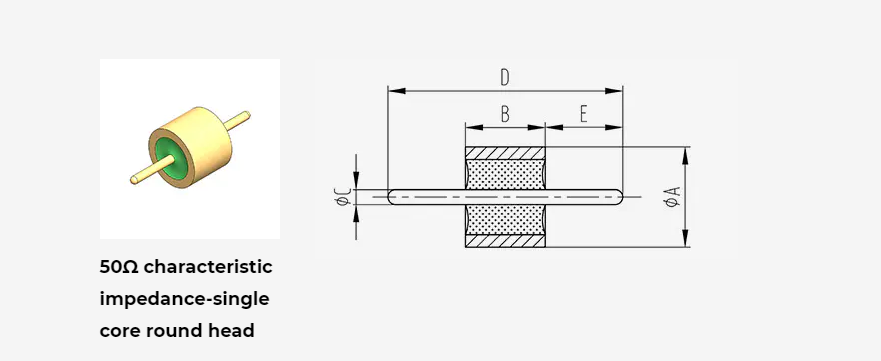

Empedans eşleştirme: optimize edilmiş tasarım, iletim hattı empedansını (50Ω veya 75Ω gibi) eşleştirerek sinyal iletim verimliliğini artırır.

2. RF cam izolatörlerin uygulama senaryoları

(1) İletişim baz istasyonu

5G/4G baz istasyonu anteni: Verimli sinyal iletimini sağlamak için radyasyon ünitesini destekler.
Mikrodalga röle istasyonu: dalga kılavuzunun veya koaksiyel kablonun yalıtım desteği için kullanılır.

(2) Radar sistemi

Askeri/hava durumu radarı: Yüksek voltaja ve parazite karşı dayanıklı, yüksek frekanslı besleyiciyi destekler.

(3) Uydu iletişimi

Uydu anteni: Uzayın zorlu ortamında stabil izolasyon desteği sağlar.

(4) Yüksek frekanslı elektronik ekipman

RF filtresi, güç amplifikatörü: dahili yüksek frekanslı devre bileşenlerini sabitlemek için kullanılır.

3. RF Cam İzolatör ve Geleneksel Seramik İzolatör
