RF koaksiyel konnektör nedir?

1. Bir Şeyin İşlevi RF KoakSiyel Konnektör
RF koaksiyel konektörler, yüksek frekanslı sinyalleri iletmek için kullanılan önemli elektronik bileşenlerdir. Öncelikle koaksiyel kabloları cihazlara güvenilir bir şekilde bağlamak, RF sinyallerinin verimli ve istikrarlı bir şekilde iletilmesini sağlamak ve böylece istikrarlı ve güvenilir sinyal iletimi sağlamak için kullanılırlar. RF koaksiyel konektörler iletişim ekipmanlarında, televizyonda, yayıncılıkta, kablosuz ağlarda ve diğer alanlarda yaygın olarak kullanılır. Temel işlevleri sinyal bütünlüğünü korumak, iletim kaybını ve paraziti azaltmak ve iyi empedans uyumu sağlayarak iletişim sistemleri, test ekipmanı, radar ve antenler gibi uygulamalarda yüksek frekanslı sinyallerin düzgün iletimini sağlamaktır.

RF koaksiyel konektörler kablosuz iletişim, havacılık, askeri elektronik ve tıbbi ekipmanlarda hayati bir rol oynar. Örneğin 5G baz istasyonlarında antenleri ve RF modüllerini bağlayarak yüksek kalitede sinyal iletimi ve alımı sağlarlar. Test ve ölçüm ekipmanlarında spektrum analizörlerine veya ağ analizörlerine bağlanarak doğru test verileri sağlanır. Uydu iletişiminde ve radar sistemlerinde, kararlı sinyal iletimini korurken zorlu çevre koşullarına dayanmaları gerekir.

RF koaksiyel konektörler tipik olarak metal korumalı bir yapı kullanır; iç iletken sinyali iletir ve dış iletken harici paraziti ve sinyal sızıntısını önlemek için elektromanyetik koruma sağlar. Yüksek kaliteli konektörler, düşük ekleme kaybına, yüksek koruma etkinliğine, korozyon direncine ve titreşim direncine sahiptir ve çeşitli frekans aralıklarını (düşük frekanslardan milimetrik dalgalara kadar) barındırabilir. Ayrıca, uygulama gereksinimlerine bağlı olarak konektörler, farklı senaryoların mekanik güç ve kolaylık gereksinimlerini karşılamak için dişli (SMA), geçmeli (BNC) veya itmeli-çekmeli (MCX) gibi çeşitli arayüz stillerini benimseyebilir. RF koaksiyel konektörler, yüksek frekanslı elektronik sistemlerde temel bileşenlerdir. Performansları tüm iletişim bağlantısının istikrarını ve verimliliğini doğrudan etkiler ve bu da onları modern kablosuz teknolojilerin, savunma ekipmanlarının ve endüstriyel otomasyonun düzgün çalışması için kritik bir bileşen haline getirir.

RF koaksiyel konnektörlerin çalışma prensibi, elektromanyetik dalgaların eşmerkezli iletken yapılarda yayılma özelliklerine dayanmaktadır. Hassas bir şekilde tasarlanmış koaksiyel yapı sayesinde, yüksek frekanslı sinyallerin düşük kayıplı, yüksek doğrulukta iletimini sağlarlar. Temel prensipleri kapalı bir elektromanyetik alan iletim kanalı oluşturmaktır: merkez iletken sinyal akımını taşırken dış iletken, sabit bir empedansı koruyan yalıtkan bir dielektrikle ayrılmış bir elektromanyetik kalkan görevi görür. Yüksek frekanslı bir elektrik sinyali iç iletkene enjekte edildiğinde, iç ve dış iletkenler arasındaki yalıtkan ortamda enine elektromanyetik dalgaları (TEM dalgaları) uyarır. Bu elektromanyetik enerji kesinlikle koaksiyel alanla sınırlıdır ve sinyal radyasyon kaybını ve dış paraziti etkili bir şekilde bastırır. Konektörün mekanik arayüzü, hassas temas yoluyla iletken sürekliliğini ve empedans eşleşmesini sağlar, empedans değişimleri nedeniyle bağlantı noktasında sinyal yansımalarını önler ve sonuçta yüksek frekanslı sinyallerin cihazlar arasında kararlı iletimini sağlar. Bu yapısal tasarım, RF koaksiyel konektörlerin gigahertz düzeyindeki yüksek frekanslı ortamlarda bile mükemmel sinyal bütünlüğünü korumasını sağlar.

RF koaksiyel konnektörlerin çekirdek tasarımı, sinyal iletimini sağlamak için iç ve dış iletkenler arasındaki elektromanyetik alan dağılımını kullanan koaksiyel iletim hattı teorisine dayanmaktadır:

Merkez iletken (iç iletken): Yüksek frekanslı sinyalleri iletir ve dirençli kayıpları azaltmak için genellikle bakır veya altın kaplama malzemeden yapılır.
Dış iletken (koruyucu): Sinyal girişimini ve radyasyon sızıntısını önlemek için elektromanyetik koruma sağlayarak iç iletkeni çevreler.
Yalıtım ortamı (dielektrik katman): Sabit bir empedansı (tipik olarak 50Ω veya 75Ω) koruyarak ve sinyal yansımalarını azaltarak iç ve dış iletkenleri ayırır.
Bağlantı mekanizması: Mekanik stabilite ve iyi elektrik teması sağlamak için dişli (örn. SMA), geçmeli (örn. BNC) veya itmeli (örn. MCX) konektörler kullanın.

Konektörler uygun şekilde eşleştirildiğinde sinyal iç iletken aracılığıyla iletilir ve dış iletken kapalı bir döngü oluşturarak sinyal iletimi sırasında empedans sürekliliğini sağlar ve duran dalga oranını (VSWR) ve ekleme kaybını azaltır.

2. RF Koaksiyel Konnektörlerin Özellikleri ve Avantajları
Yüksek frekanslı sinyal iletiminin temel bileşeni olan RF koaksiyel konnektör, benzersiz yapısı ve malzeme tasarımı nedeniyle performans, güvenilirlik ve uyarlanabilirlik açısından önemli avantajlar göstermiştir. Avantajları esas olarak aşağıdaki yönlere yansır:

(1). Yüksek frekanslı iletim performansı
Geniş bant kapsama alanı: DC'den milimetre dalgaya (40 GHz'in üzerinde) kadar son derece geniş bir frekans aralığını destekleyerek 5G ve uydu iletişimi gibi yüksek frekanslı uygulamaların ihtiyaçlarını karşılar.
Düşük ekleme kaybı: Sinyal zayıflamasını önemli ölçüde azaltmak için yüksek iletkenliğe sahip malzemeler (altın kaplamalı iç iletkenler gibi) ve düşük dielektrik kayıplı yalıtım ortamı kullanılır.
Mükemmel empedans uyumu: sıkı bir şekilde kontrol edilen 50Ω veya 75Ω karakteristik empedans, sinyal yansımasını en aza indirir.
(2). Güvenilirlik ve istikrar
Güçlü elektromanyetik koruma: çok katmanlı metal koruma yapısı (dişli kilitleme, metal kabuk gibi) elektromanyetik girişimi (EMI) ve RF sızıntısını etkili bir şekilde bastırır.
Yüksek mekanik dayanıklılık: Hassas işlenmiş temas arayüzü (elastik pim tasarımı gibi), binlerce takıp çıkarma sonrasında istikrarlı temas sağlar. Geniş çevresel uyumluluk: Su geçirmez (IP67), yüksek sıcaklık dayanımı (-65°C~ 165°C) ve tuz püskürtme direnci gibi isteğe bağlı özel işlemler mevcuttur; bu da onu askeri ve havacılık gibi zorlu ortamlara uygun hale getirir.
(3). Farklı tasarımlar birden fazla senaryoya uyum sağlar

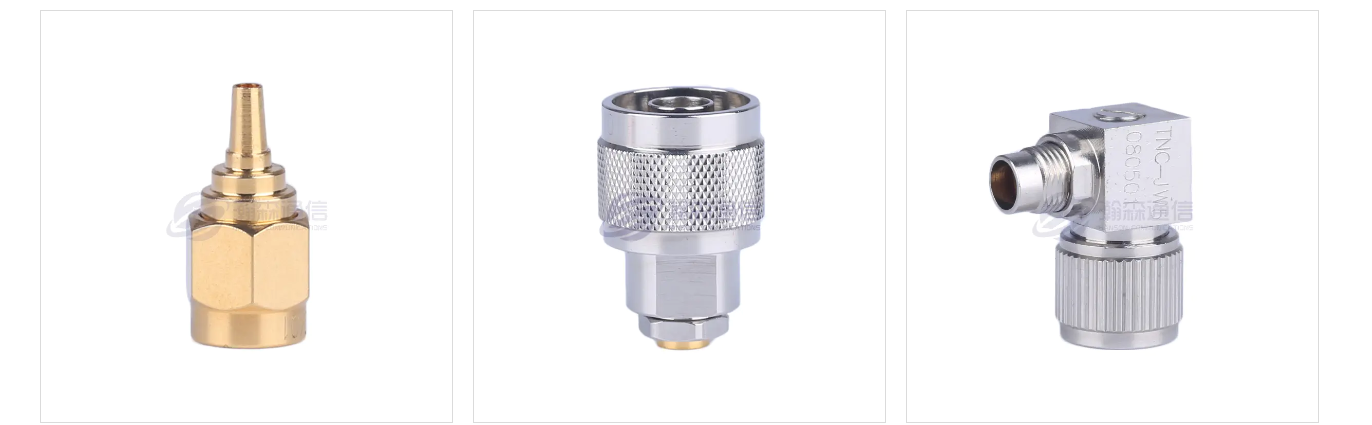

Zengin arayüz türleri: Farklı kurulum gereksinimlerini karşılamak için dişli (SMA, N tipi), geçmeli (BNC), itmeli-çekmeli (MCX/MMCX) vb. dahil.
Esnek güç kapasitesi: Düşük güçten kilowatt seviyesindeki yüksek güce kadar özelleştirilebilir, iletişim baz istasyonları ve radarlar gibi farklı yük senaryolarına uyarlanabilir.
Minyatürleştirme trendi: 5G ve Nesnelerin İnterneti'nin gelişmesiyle birlikte mikro konektörler, sınırlı alanlarda yüksek performanslı iletim sağlıyor.
(4). Kolaylık ve standardizasyon
Hızlı bağlantı tasarımı: Örneğin, bazı ürünlerin tek elle geçmeli çalışması, kurulum verimliliğini büyük ölçüde artırabilir.
Uluslararası standart uyumluluğu: Ana akım ekipman arayüzleriyle evrensel değiştirilebilirliği sağlamak için MIL-STD ve IEC gibi uluslararası standartlarla uyumludur.
(5) Geniş uygulama yelpazesi
Tüketici elektroniğinden (cep telefonu antenleri) endüstriyel uygulamalara (baz istasyonu RF modülleri) ve yüksek teknoloji alanlarına (aşamalı dizi radarları, uydu yükleri) kadar RF koaksiyel konnektörler, sinyal doğruluğu ve çevresel sağlamlıkları nedeniyle kablosuz iletişim, test ve ölçüm ve ulusal savunma bilimi ve teknolojisi gibi endüstrilerde temel bileşenler haline gelmiştir.

RF koaksiyel konektörler, malzeme bilimi, hassas mekanik ve elektromanyetik tasarımın derin entegrasyonu yoluyla, yüksek frekanslı sinyal iletiminde "düşük kayıp, yüksek koruma ve uzun ömür" temel gereksinimlerini karşılar ve modern elektronik sistemlerin verimli ve güvenilir çalışmasının temel garantisidir.

RF koaksiyel konektörler, yüksek frekanslı sinyal iletimi gerektiren endüstrilerde yaygın olarak kullanılır:
İletişim: 5G baz istasyonları, fiber optik iletişim ve uydu iletişimi için anten besleyici bağlantıları.
Havacılık ve Savunma: Radar sistemleri, füze rehberliği ve havadan iletişim ekipmanları için yüksek güvenilirliğe sahip bağlantılar.
Test ve Ölçüm: Vektör ağ analizörleri (VNA'lar) ve spektrum analizörleri gibi cihazlar için kalibrasyon ve sinyal testi.
Tüketici Elektroniği: Wi-Fi yönlendiricileri, akıllı telefonlar (anten arayüzleri gibi) ve Nesnelerin İnterneti (IoT) cihazları için RF modülleri.
Tıbbi Ekipman: MRI radyo frekansı bobinleri ve mikrodalga terapi cihazları için sinyal iletimi.
Otomotiv: Araç içi radar (milimetre dalga radarı gibi) ve GPS navigasyon sistemleri için sinyal bağlantıları.

3. Doğru RF Koaksiyel Konnektör Nasıl Seçilir
Doğru RF koaksiyel konektörün seçilmesi, elektriksel performans, mekanik özellikler, çevresel uyumluluk ve uygulama senaryosu dahil olmak üzere birçok faktörün dikkate alınmasını gerektirir.

(1). Elektriksel performans gerekliliklerini netleştirin
Çalışma frekansı aralığı: Farklı konektörler tarafından desteklenen üst frekans sınırları önemli ölçüde farklılık gösterir (örneğin, BNC ≤ 4 GHz, SMA ≤ 18 GHz ve 2,92 mm konektörler 40 GHz'e kadar). Sistemin sinyal frekans bandının eşleştirilmesi önemlidir.
Empedans uyumu: İletişim sistemleri genellikle 50 Ω (örneğin, baz istasyonları ve radar) kullanırken, video iletim sistemleri genellikle 75 Ω (örneğin, yayın ekipmanı) kullanır. Yanlış empedansın seçilmesi sinyal yansımalarına neden olabilir.
Ekleme kaybı ve VSWR: Yüksek frekanslı uygulamalar için (örneğin milimetre dalga), düşük kayıplı tasarımlar (örneğin hava-dielektrik konektörler) tercih edilir ve VSWR mümkün olduğunca 1:1'e yakın olmalıdır.
Güç kullanımı: Yüksek güçlü uygulamalarda (örn. radar vericileri), aşırı ısınmadan kaynaklanan arızaları önlemek için 7/16 veya N tipi konnektörleri seçin.

(2). Mekanik ve arayüz özelliklerini değerlendirin
Bağlayıcı türü:
Dişli konnektörler (SMA, N tipi): Gevşemeye karşı yüksek dirençleri nedeniyle yüksek titreşimli ortamlarda (örn. araç içi ve havadaki ekipmanlar) tercih edilir. Geçmeli konnektörler (BNC): Sık sık takma ve çıkarma gerektiren test senaryoları için uygundur (örn. laboratuvar osiloskopları). Kullanımı rahattır ancak düşmeye eğilimlidirler.
Mikrominyatür konnektörler (MMCX, MCX): Alanı kısıtlı cihazlar (örn. akıllı telefon modülleri) için kompakt çözümler.
Takılma ömrü: Endüstriyel sınıf konektörler genellikle binden fazla takma ve çıkarma döngüsüne dayanırken, tüketici sınıfı konektörler yalnızca birkaç yüze dayanabilir.
Kablo uyumluluğu: Konektör arayüzünün koaksiyel kablo türü ve tel çapıyla eşleştiğini doğrulayın.

(3). Çevresel uyumluluğu göz önünde bulundurun
Koruma derecesi: Dış mekan veya nemli ortamlar, IP67 veya daha yüksek su geçirmezlik derecesi gerektirir (örn. 5G baz istasyonu anten arayüzleri).
Sıcaklık ve korozyon direnci: Havacılık ve askeri uygulamalar, yüksek sıcaklık direnci (-65°C ila 200°C) ve tuz püskürtme direnci (ör. altın kaplamalı paslanmaz çelik) gerektirir.
Titreşime/darbeye dayanıklılık: Araçlar ve uçaklar gibi mobil platformlar, kilitleme mekanizmalı (ör. üç vidalı SMA) veya yaylı kontak tasarımlarına sahip konektörler gerektirir.

(4). Uygulama Senaryosunu Eşleştirme
İletişim Ekipmanı: 5G baz istasyonları, N tipi (yüksek güçlü) ve SMA (minyatürleştirilmiş) konektörleri tercih eder. Milimetre dalga bantları 2,92 mm veya K tipi konektörler gerektirir.
Test ve Ölçüm: BNC'ler gibi düşük hassasiyetli konektörlerin neden olduğu hataları önlemek için yüksek frekanslı testler için hassas konektörler (3,5 mm gibi) kullanın.
Tüketici Elektroniği: Wi-Fi modülleri genellikle U.FL (ultra minyatür) konektörleri kullanır, ancak maliyet ile sinyal kaybı arasında bir denge kurulması gerekir.
Askeri/Havacılık: MIL-STD-348 standartlarını karşılayan tamamen metal gövdeli ve altın kaplama kontaklara sahip yüksek güvenilirliğe sahip modelleri seçin.

(5). Diğer Temel Faktörler
Maliyet ve Teslim Süresi: Üst düzey konektörler (milimetre dalga konektörleri gibi) pahalıdır, bu nedenle bütçenizi ve tedarik zinciri istikrarınızı göz önünde bulundurun.
Standardizasyon Derecesi: Bakım zorluğu yaratabilecek niş modellerden kaçınmak için üniversal konnektörleri (SMA gibi) tercih edin.
Montaj Yöntemi: PCB montajı, panel montajı veya doğrudan kablo bağlantısı farklı konfigürasyonlar gerektirir (dik açılı veya düz konektörler gibi).

Seçim Süreci Örneği
Gereksinimleri belirleyin: Örneğin: 5G küçük baz istasyonu radyo ünitesi, 3,5 GHz frekans, dış mekana kurulum, su geçirmez.
Tarama parametreleri:
Frekans: 3,5 GHz → SMA veya N tipi kabul edilebilir.
Çevre: IP67 su geçirmez → N tipini seçin (daha güvenilir diş contası).
Güç: Orta → N tipi geniş güç marjı sunar.
Uyumluluğu doğrulayın: N tipi konektörün mevcut kablolarla (LMR-400 gibi) ve cihaz bağlantı noktalarıyla eşleştiğini doğrulayın.

4.Ortak sorunlar RF koaksiyel konnektörler
Uzun süreli kullanımda RF koaksiyel konektörlerde tasarım, kurulum ve çevresel faktörler gibi sinyal iletim kalitesini etkileyen faktörler nedeniyle çeşitli sorunlar gelişebilir. RF koaksiyel konektörlerle ilgili yaygın sorunlar genellikle empedans uyumu, mekanik dayanıklılık, koruma etkinliği ve çevreye uyum sağlama ile ilgilidir. Ürün arıza oranları, uygun seçim (örneğin, frekans ve gücün eşleştirilmesi), standartlaştırılmış kurulum (örneğin, tork kontrolü) ve düzenli bakım (örneğin, temas yüzeylerinin temizlenmesi) yoluyla azaltılabilir.

（1）. Yüksek sinyal kaybı veya düşük iletim verimliliği
Olası nedenler:
Konektör empedansı uyumsuzluğu (örneğin, 50Ω ve 75Ω cihazları karıştırma).
Eskimiş konektörler veya kablolar, oksitlenmiş iletkenler ve zayıf temas.
Gevşek veya kısmen sıkılmış bağlantılar sinyal yansımalarına neden olur.
Düşük kaliteli konektörlerin veya kabloların kullanılması aşırı ekleme kaybına neden olur.

Çözüm:
Sistemdeki tüm konektörlerin ve kabloların tutarlı empedansa (tipik olarak 50Ω veya 75Ω) sahip olduğundan emin olun.
Konektörün temas yüzeylerini oksidasyon veya kirlenme açısından inceleyin ve gerekiyorsa temizleyin veya değiştirin.
Dişli konnektörleri (örn. SMA, N tipi) standart torkla sıkmak için bir tork anahtarı kullanın. Düşük kayıplı kabloları ve yüksek performanslı konnektörleri (altın kaplamalı kontaklar gibi) seçin.

（2）. Sinyal Paraziti veya Yüksek Gürültü
Olası Nedenler:
Zayıf konnektör koruması, elektromanyetik parazitin (EMI) nüfuz etmesine izin veriyor.
Konektör mahfazasının zayıf topraklanması, ortak mod girişimine neden oluyor.
Yakındaki güçlü elektromanyetik radyasyon kaynakları (motorlar ve invertörler gibi).
Koruması kırılmış, hasarlı kablolar veya konektörler.

Çözüm:
Tamamen metal muhafazalı ve yüksek ekranlama etkinliğine sahip konnektörleri seçin.
Konektör mahfazasının cihaz kasasına düzgün şekilde topraklandığından emin olun.
Parazit bağışıklığını artırmak için çift ekranlı veya üç ekranlı koaksiyel kablolar kullanın.
Kabloyu hasar açısından inceleyin ve gerekiyorsa değiştirin.

（3）. Gevşek Konektörler veya Zayıf Temas
Olası Nedenler:
Aşırı takma ve çıkarmadan kaynaklanan mekanik aşınma (arızalı bir BNC yayı gibi).
Titreşim veya şok ortamlarında (araçlar veya uçaklar gibi) dişler düzgün şekilde sıkılmıyor.
Konektörün erkek ve dişi konnektörleri uyumsuz veya aşırı toleranslara sahip.

Çözüm:
Sık takma ve çıkarma senaryoları için, uzun ömürlü konnektörleri seçin (örneğin, 5000 döngü takılabilirlik derecesine sahip bir SMA konnektörü). Titreşimli ortamlarda kilitleme mekanizmalı konektörler (üç vidalı SMA'lar gibi) kullanın.

Konektör modellerinin eşleştiğinden emin olun; Farklı markaları veya özellikleri karıştırmaktan kaçının.

（4）. Konektör hasarı (örn. kırılma, deformasyon)
Olası nedenler:
Aşırı mekanik stres (örn. kablonun aşırı bükülmesi, bunun sonucunda konnektör lehim bağlantılarının kırılması).
Uygun olmayan montaj aletlerinin kullanılması, mahfaza dişlerinin gevşemesine neden olur.
Malzemenin eskimesi veya çevresel korozyon (örn. tuz spreyi, yüksek sıcaklıklar).

Çözüm:
Kurulum sırasında konnektöre yanal kuvvet uygulamaktan kaçının ve bükülmeyi en aza indirmek için dik açılı konnektörler kullanın.
Dişli konnektörleri takmak için özel aletler (örn. tork anahtarları) kullanın.
Zorlu ortamlar için korozyona dayanıklı malzemeleri (örneğin altın kaplamalı paslanmaz çelik) seçin.

（5）. Sinyal yansımalarına yol açan empedans süreksizliği
Olası nedenler:
Konektör ile kablo arasındaki empedans uyumsuzluğu (örneğin, 75Ω kablo ile 50Ω konektör).
Konektördeki iç yapısal kusurlar (örneğin, düzensiz dielektrik katman).
Konektörün tam eşleşmemesi, hava boşluklarına neden olur.

Çözüm:
Tüm iletim yolu boyunca (konektör, kablo ve cihaz dahil) tutarlı empedans sağlayın. Yüksek hassasiyetli işlemeye sahip konnektörleri seçin (MIL-STD-348 askeri standardında belirtilenler gibi).

Yanlış hizalamadan kaynaklanan empedans dalgalanmalarını önlemek için konnektörü tamamen sıkın.

（6）. Su geçirmezlik performansı hatası
Olası nedenler:
Su geçirmez contalar eskimiş veya hasar görmüş.
Dişler sıkılmamış veya sızdırmazlık maddesinin son kullanma tarihi geçmiş.
Konektör tasarımı nemli ortamlara uygun değildir.

Çözüm:
Contaları düzenli olarak kontrol edin. Dış mekan uygulamaları için IP67 veya daha yüksek dereceli konnektörleri seçin.
Sızdırmazlığı arttırmak için su geçirmez bant veya silikon kullanın.
O-halkalı (N tipi su geçirmez konektörler gibi) su geçirmez modelleri seçin.

（7）. Yüksek frekanslı uygulamalarda rezonans sorunları
Olası nedenler:
Konektör, yüksek frekanslarda parazitik rezonans sergiliyor (örn. tasarım kusurları).
Konektör ve PCB düzeni eşleşmiyor ve duran dalgalar oluşuyor.

Çözüm:
Daha yüksek frekansları destekleyen bir konektör seçin (örn. SMA yerine 2,92 mm).
İletim hattı uzunluklarındaki kesintileri önlemek için PCB empedans eşleşmesini optimize edin.

RF koaksiyel konektörlerle ilgili yaygın sorunların özet tablosu:

5.RF koaksiyel konnektörler için bakım standartları
RF koaksiyel konektörlerin performansı, sinyal iletiminin kalitesini doğrudan etkiler, bu nedenle uzun süreli kararlı çalışmayı sağlamak için düzenli bakım gerekir. Aşağıda temel bakım standartları ve işletim özellikleri yer almaktadır:

(1). Düzenli muayene ve temizlik
Görünüm kontrolü: Konektör kabuğunun, özellikle metal parçaların ve sızdırmazlık halkalarının deforme olup olmadığını, çatladığını veya aşınmış (pas, oksidasyon gibi) olup olmadığını kontrol edin.
Temas yüzeyi temizliği: İç iletkeni ve pimleri temizlemek için susuz alkol ve dokuma olmayan bir bez kullanarak oksit tabakasını, tozu veya yağı çıkarın. Kaplamanın zarar görmesini önlemek için aşındırıcı malzemeler (zımpara kağıdı gibi) kullanmaktan kaçının.
Arayüz durumu onayı: Erkek ve dişi konnektörlerin gevşeklik veya yanlış hizalama olmadan düzgün bir şekilde takıldığından emin olun. Dişli konnektörlerde (SMA, N tipi gibi) kaymayı önlemek için dişlerin sağlam olup olmadığı kontrol edilmelidir.

Temizleme Prosedürü
Kapatma İşlemi: Statik elektrik hasarını önlemek için cihazın kapalı olduğundan emin olun.
Fiziksel Temizlik: Büyük yabancı maddeleri çıkarmak için bir hava tabancası kullanın, ardından temas yüzeylerini alkole batırılmış bir pamuklu çubukla yavaşça silin.
Oksidasyon Tedavisi: Kaplama oksitlenmişse (örn. kararmışsa), bir silgi veya özel bir temizleyiciyle hafifçe cilalayın.
Kurutma: Alkol kalıntısını önlemek için havayla veya düşük sıcaklıkta (≤60°C) tamburda kurutun.

(2). Elektriksel performans testi
Empedans eşleştirme doğrulaması: Ani bir değişiklik olmadığından emin olmak amacıyla konnektör ve kablonun empedans sürekliliğini tespit etmek için bir ağ analizörü veya TDR (zaman alanı reflektometresi) kullanın (VSWR ≤ 1,5 en iyisidir). Ekleme kaybı izleme: Yüksek frekanslı uygulamalar, sinyal kaybının düzenli olarak test edilmesini gerektirir. Kayıp anormal derecede artarsa ​​(örneğin nominal değerin %20'sini aşarsa), konnektör veya kablonun eskime sorunlarını kontrol etmek gerekir. Koruma etkililiği kontrolü: Elektromanyetik sızıntı olmadığından emin olmak amacıyla konnektör koruma performansını test etmek için bir RF sızıntı test cihazı veya yakın alan probu kullanın.

(3). Mekanik performans bakımı
Takma ve çıkarma işlemi özellikleri: Zorlu takma ve çıkarma işlemlerinden kaçının. Geçmeli konnektörlerin (BNC gibi) dışarı çekilmeden önce kelepçeye bastırılması gerekir. Dişli konnektörler standart torka (SMA'nın önerdiği gibi 0,5~0,8N·m gibi) göre bir tork anahtarıyla sıkılmalıdır.
Gevşemeyi önleyici tedbirler: Titreşimli bir ortamda (araca monteli veya havadaki ekipman gibi), dişli konektörlerin gevşemeyi önleyici tutkal veya kilitleme pullarıyla donatılması ve sıkma durumunun düzenli olarak kontrol edilmesi gerekir.
Kablo koruması: Konektör lehim bağlantılarının kırılmasını veya koruyucu katmanın hasar görmesini önlemek için kablonun aşırı bükülmesinden kaçının (minimum bükülme yarıçapı ≥ kablo dış çapının 5 katı).

(4). Çevresel uyumluluk bakımı
Su geçirmez ve neme dayanıklı işlem: Açık havada veya nemli ortamlarda kullanılan su geçirmez konektörlerin (IP67 ve üstü), sızdırmazlık halkasının esnekliğini düzenli olarak kontrol etmesi ve eskidikten sonra zamanında değiştirmesi gerekir; su geçirmez olmayan arayüzler, korumayı arttırmak için silikon yağıyla kaplanabilir.
Korozyona karşı dayanıklılık bakımı: Tuz spreyi, asit ve alkali ortamlarda, paslanmaz çelik veya altın kaplamalı kabuk konektörleri kullanın ve metal yüzeyi düzenli olarak pas önleyiciyle silin. Sıcaklık uyumu: Yüksek sıcaklıktaki ortamlarda (baz istasyonu radyo frekans üniteleri gibi), konnektör dielektrik malzemesinin (PTFE gibi) deforme olmamasının sağlanması gerekir. Düşük sıcaklıktaki ortamlarda (Arctic ekipmanı gibi), plastik parçaların kırılgan çatlamasını önlemek gerekir.

(5). Yaşam yönetimi ve değiştirme döngüsü
Fiş ömrünün izlenmesi: Yüksek frekanslı fiş takma ve çıkarma sürelerinin sayısını kaydedin ve kullanım ömrü yaklaştığında önceden değiştirin.
Eskiyen parçaların değiştirilmesi: Zayıf temas, koruyucu katman hasarı veya yalıtım performansında bozulma olduğunda konnektör değiştirilmeli ve onarımdan sonra yeniden kullanılması yasaktır.
Yedek parça standardizasyonu: Karışık kullanımdan kaynaklanan uyumluluk sorunlarının önlenmesi için aynı sistemde mümkün olduğunca aynı marka ve model konnektörler kullanılmalıdır.

RF koaksiyel konnektör ömrü yönetimi ve değiştirme döngüsü tablosu:

(6). Dokümantasyon ve kayıtlar
Bakım günlüğü: Kolay izlenebilirlik analizi için her incelemenin tarihini, test verilerini (VSWR, ekleme kaybı gibi) ve yedek parça modelini kaydedin.
Arıza durumu kitaplığı: Önleyici bakım stratejilerini optimize etmek için tipik arızaları (oksidasyonun neden olduğu yüksek direnç, titreşimin neden olduğu gevşeklik gibi) özetleyin.

6.RF koaksiyel konektörlerin servis ömrü nasıl uzatılır
RF koaksiyel konnektörler, yüksek frekanslı sinyal iletiminin temel bileşenleridir ve kullanım ömürleri sistem stabilitesini doğrudan etkiler. Servis ömürleri makul seçim, kurulum, kullanım ve bakımla uzatılabilir.

(1). Doğru seçim ve eşleştirme
Frekans ve güç eşleştirme: Sistemin çalışma frekansı ve güç gereksinimlerini karşılayan konnektörleri seçin (örneğin, 5G baz istasyonları için N tipi, yüksek frekans testleri için SMA tercih edilir).
Empedans tutarlılığı: Sinyal yansımasından kaynaklanan performans bozulmasını önlemek için konektörlerin, kabloların ve ekipmanın empedansının tutarlı olduğundan (genellikle 50Ω veya 75Ω) emin olun.
Çevresel uyumluluk: Dış mekan veya zorlu ortamlar için (yüksek sıcaklık, tuz spreyi, titreşim), su geçirmez (IP67), korozyona dayanıklı (altın kaplamalı paslanmaz çelik) veya güçlendirilmiş konektörler seçilmelidir.

(2). RF koaksiyel konnektörlerin standart kurulumu
1) Kurulum Öncesi Hazırlık
Konektör ve kablonun uyumluluğunu kontrol edin.
Konektör modelinin (ör. SMA, Tip N) kablo tipiyle (ör. RG-58, LMR-400) uyumlu olduğunu doğrulayın.
Empedansın (50Ω/75Ω), frekans aralığının ve güç kullanımının gereksinimleri karşıladığını doğrulayın.
Bileşen bütünlüğünü kontrol edin.
Konektör mahfazasını, dişleri ve pimleri deformasyon, çatlak veya oksidasyon açısından inceleyin.
Kablo ekranının hasar görmediğinden ve iç iletkenin bükülmediğinden veya kırılmadığından emin olun.
Kontak bileşenlerini temizleyin.
Yağ, kir veya oksidasyonu gidermek amacıyla iç iletkeni ve krikoyu temizlemek için susuz alkol ve dokunmamış bir bez kullanın.
Altın/gümüş kaplamalı temas noktalarını çizmek için zımpara kağıdı veya sert nesneler kullanmayın.

2) Konektör ve Kablo Düzeneği Özellikleri
Kablo Sıyırma ve Ön İşlem
Kablo kılıfını, korumayı ve izolasyonu konektörün gerektirdiği uzunluğa kadar sıyırmak için özel bir sıyırma aleti kullanın.
Aşırı uzunluktan (ör. bükülme) veya aşırı uzunluktan (ör. zayıf temas) kaçınarak iç iletkenin uygun uzunlukta olduğundan emin olun. Lehimleme veya Sıkma İşlemleri
Lehim Konnektörleri:
Sabit sıcaklıkta bir havya kullanın (önerilen sıcaklık: 300-350°C) ve aşırı ısınmayı ve dielektrik hasarını önlemek için lehimleme işlemini hızlı bir şekilde tamamlayın.
Kısa devreleri veya empedans değişikliklerini önlemek için lehim bağlantıları pürüzsüz ve çapaksız olmalıdır.
Sıkma Konnektörleri:
Eşit sıkma basıncı sağlamak ve ekran ile mahfaza arasında güvenli temas sağlamak için uygun bir sıkma aleti kullanın.
Montaj Sonrası Denetim:
Sürekliliği kontrol etmek ve kısa devre veya kesinti olmadığını doğrulamak için bir multimetre kullanın.
Konektörün ve kablonun mekanik stabilitesini kontrol etmek için kabloyu yavaşça çekin.

3) Konektör Yerleştirme ve Sabitleme
Hizalama ve Eşleşme: Pimlerin çarpık yerleştirme nedeniyle bükülmesini veya hasar görmesini önlemek için erkek ve dişi konnektörlerin sıkı bir şekilde hizalandığından emin olun.
İtmeli konektörler (BNC gibi) duyulabilir bir tıklamayla kilitlenmelidir. Dişli konnektörler (SMA gibi) sıkılmadan önce manuel olarak sıkılmalıdır. Dişli Konnektörlerin Sıkılması
Standart torka sıkmak için bir tork anahtarı kullanın (örnek):
SMA konnektörü: 0,5-0,8 N·m
N tipi konnektör: 1,0-1,5 N·m
İpliklerin zarar görmesini veya medyanın deforme olmasını önlemek için aşırı sıkmayın.
Gevşemeyi önleyici tedbirler
Titreşimli ortamlarda (araçlarda veya uçaklarda kullanılanlar gibi), dişli konektörler yaylı rondelalar veya gevşemeyi önleyici yapıştırıcılarla donatılmalıdır.
Geçmeli konektörler (BNC gibi), tutuşu arttırmak için gevşemeyi önleyen bantla sarılabilir.

4) Çalıştırma Sırasında Önlemler
Takma ve çıkarma prosedürleri
Güç açıkken takmayın veya çıkarmayın: Yüksek frekanslı sinyaller ark oluşumuna neden olabilir ve temas yüzeylerine zarar verebilir.
Fişi çıkarırken: Geçmeli konnektörler için kelepçeyi sıkıca bastırın; dişli konektörler için, bağlantıyı kesmeden önce bunları tamamen gevşetin.
Mekanik stresten kaçının
Kabloları yönlendirirken, konektörün tabanındaki gerilimi önlemek için bükülme yarıçapına (kablo çapının ≥5 katı) izin verin.
Kablonun sarkmasını önlemek amacıyla sabitlemek için kablo bağları veya kelepçeler kullanın. Çevresel Uyumluluk
Nemli Ortamlar: Su geçirmez konnektörleri (IP67) taktıktan sonra sızdırmazlık halkasının iyice sıkıldığını kontrol edin.
Yüksek Sıcaklık Ortamları: Konektörün aşırı sıcaklıklara uzun süre maruz kalmasını önleyin (örneğin, PTFE dielektrik 165°C ile sınırlıdır).

5) Kurulum Sonrası Doğrulama ve Test
Elektriksel Performans Testi
Duran dalga oranını (VSWR) ölçmek için bir ağ analizörü kullanın; normal değer ≤1,5 ​​olmalıdır.
Ekleme kaybını ölçün. Anormalse zayıf temas veya kablo hasarı olup olmadığını kontrol edin.
Mekanik Stabilite Kontrolü
Gevşeklik veya olağandışı ses olmadığından emin olmak için konektörü yavaşça sallayın.
Titreşimli bir ortamda bir titreşim testi (örneğin, 5-500Hz frekans taraması) gerçekleştirin.

(3). Düzenli temizlik ve bakım
Temas yüzeyi temizliği: Oksit tabakasını veya kiri gidermek için iç iletkeni ve pimleri susuz alkol ve dokuma olmayan bir bezle düzenli olarak temizleyin. Altın/gümüş kaplamanın zarar görmesini önlemek için aşındırıcı malzemeler (zımpara kağıdı gibi) kullanmaktan kaçının. Sızdırmazlığı kontrol edin: Su geçirmez konektörlerin, O-halkanın veya sızdırmazlık maddesinin eskiyip yaşlanmadığını düzenli olarak kontrol etmesi ve gerekirse değiştirilmesi gerekir. Koruyucu katman denetimi: Elektromanyetik parazitin (EMI) sinyal kalitesini etkilemesini önlemek için kablo koruyucu katmanının hasar görmediğinden emin olun.

(4). Çevreye zarar vermekten kaçının
Nem ve korozyon direnci:
Nemli veya tuz serpintili ortamlarda altın kaplamalı veya paslanmaz çelik kabuk konektörler kullanılmalı ve pas önleyiciler düzenli olarak uygulanmalıdır.
Su geçirmez olmayan konektörler, ısıyla daralan makaron veya su geçirmez bantla geçici olarak korunabilir.
Sıcaklık yönetimi:
Yüksek sıcaklıktaki ortamlarda (baz istasyonu radyo frekans üniteleri gibi), konnektör dielektrik malzemesinin (PTFE gibi) deforme olmadığından emin olun.
Aşırı düşük sıcaklıktaki ortamlarda (Arctic ekipmanı gibi), plastik parçaların kırılgan çatlamalarından kaçının.

(5). Makul kullanım ve yaşam yönetimi
Sık sık takıp çıkarmanın azaltılması:
Yüksek frekanslı takma ve çıkarma senaryoları için (test ekipmanı gibi), yüksek ömürlü modelleri (SMA'nın 5000'den fazla kez takıp çıkarma gibi) seçin.
Gerekirse ana konektörün takılıp çıkarılması sayısını azaltmak için adaptörler veya uzatma kabloları kullanın.
Periyodik performans testleri:
VSWR'yi (duran dalga oranı) ve ekleme kaybını tespit etmek için bir ağ analizörü kullanın ve anormal olması durumunda bunları zamanında değiştirin.
Yedek parça değiştirme stratejisi:
Nominal takma ve çıkarma ömrüne yaklaştığınızda (örneğin SMA 5000 kez) veya zayıf temas meydana geldiğinde önceden değiştirin.

(6) Arıza Önleme
Farklı markaları karıştırmaktan kaçının:
Tolerans uyumsuzluğundan kaynaklanan aşınmayı önlemek için aynı konnektör modelini aynı sistemde kullanmaya çalışın.
Bir bakım günlüğü tutun:
Yaşam eğilimlerinin analizini kolaylaştırmak için her bakım süresini, test verilerini ve değiştirme kayıtlarını kaydedin.

7.RF Koaksiyel Konektör Sıkça Sorulan Sorular (SSS)
(1). Konektörün neden zayıf teması var?
Olası nedenler: Pimin oksidasyonu veya kirlenmesi (alkolle temizleyin). Diş sıkılmamış (SMA 0,5~0,8N·m tork gerektirir). Mekanik hasar (eğik pimler gibi, değiştirilmesi gerekir).

(2). Aşırı sinyal kaybı nasıl önlenir?
Empedans tutarlılığını sağlayın (50Ω/75Ω karıştırmayın). Düşük kayıplı kabloları seçin (LMR-400 gibi). Oksidasyonu önlemek için temas yüzeyini düzenli olarak temizleyin. (3). Farklı markaların konnektörleri karıştırılabilir mi? Tavsiye edilmez! Farklı markalar arasındaki tolerans farklılıkları aşağıdakilere neden olabilir: Zayıf pin teması. Empedans süreksizliği (sinyal yansıması). Mekanik mukavemetin azalması (iplik kayması gibi).

(3). Yüksek sıcaklıktaki ortamlar için konektörler nasıl seçilir?
Dielektrik malzeme olarak yüksek sıcaklığa dayanıklı PTFE'yi seçin (165°C ile sınırlıdır). Paslanmaz çelik veya altın kaplamalı metal kabuklar kullanın. Plastik parçalardan kaçının (kolay deforme olur).

(4) RF koaksiyel konnektör nasıl seçilir?
Aşağıdaki faktörlerin dikkate alınması gerekir:
Frekans aralığı: BNC (≤4GHz), SMA (≤18GHz), N tipi (≤11GHz), 2,92 mm (≤40GHz).
Empedans uyumu: 50Ω (iletişim sistemi) veya 75Ω (video iletimi).
Güç kapasitesi: Yüksek güç için N tipi veya 7/16 tipini seçin.
Çevresel gereksinimler: Dış mekan kullanımı için su geçirmez tip (IP67), askeri kullanım için korozyona dayanıklı altın kaplamalı tip.

(5) Konektör arızası nasıl tespit edilir?
Görsel inceleme: oksidasyon, deformasyon, çatlaklar.
Multimetre testi: iletkenlik ve yalıtım direnci.
Ağ analizörü: VSWR'yi ve ekleme kaybını ölçün.
Hızlı sorun giderme kılavuzu:

（6）. VSWR (duran dalga oranı) neden çok yüksek?
Konektör ve kablo empedansı eşleşmiyor.
Bağlantı tam olarak yerine oturmamış (hava boşluğu var).
Kablo veya konektör dahili olarak hasar görmüş.
